ผู้ผลิตตลับลูกปืนหล่อลื่นแบบขอบเขต HZ-20

ช่วง HZ-20 คืออะไรและเหมาะกับตำแหน่งใด

ตลับลูกปืน HZ-20 เป็นตลับลูกปืนธรรมดาแบบหล่อลื่นขอบเขต ชั้นเลื่อน POM จะอุ้มเพลาในขณะที่หลุมน้ำมันจะคงฟิล์มจาระบีไว้ซึ่งจะถูกเติมอย่างช้าๆ ระหว่างการแกว่งหรือการหมุน ดังนั้นแรงเสียดทานและการสึกหรอจึงอยู่ในระดับต่ำแม้ว่าช่วงการหล่อลื่นซ้ำจะยาวนานก็ตาม โครงสร้างนี้มาแทนที่ปลอกทองเหลืองธรรมดาในหลายตำแหน่ง ซึ่งช่วยลดต้นทุนวัสดุและทำให้การเปลี่ยนง่ายขึ้น

ซีรีส์นี้เหมาะกับอุณหภูมิแวดล้อมปกติและความเร็วพื้นผิวปานกลาง หน้าที่โดยทั่วไปคือการแกว่งหรือหมุนภายใต้ภาระหนักที่ความเร็วต่ำ ซึ่งเป็นรูปแบบการทำงานที่พบในแท่นรีด เพลารถบรรทุกเพื่อการพาณิชย์ เดือยเบรกและช่วงล่าง เครื่องมือกลตีขึ้นรูป เครื่องจักรในเหมืองแร่และวิศวกรรม การเชื่อมต่อไฟฟ้าพลังน้ำ เครื่องจักรสิ่งทอ และอุปกรณ์การพิมพ์และการย้อมสี

กลุ่มผลิตภัณฑ์ HZ-20

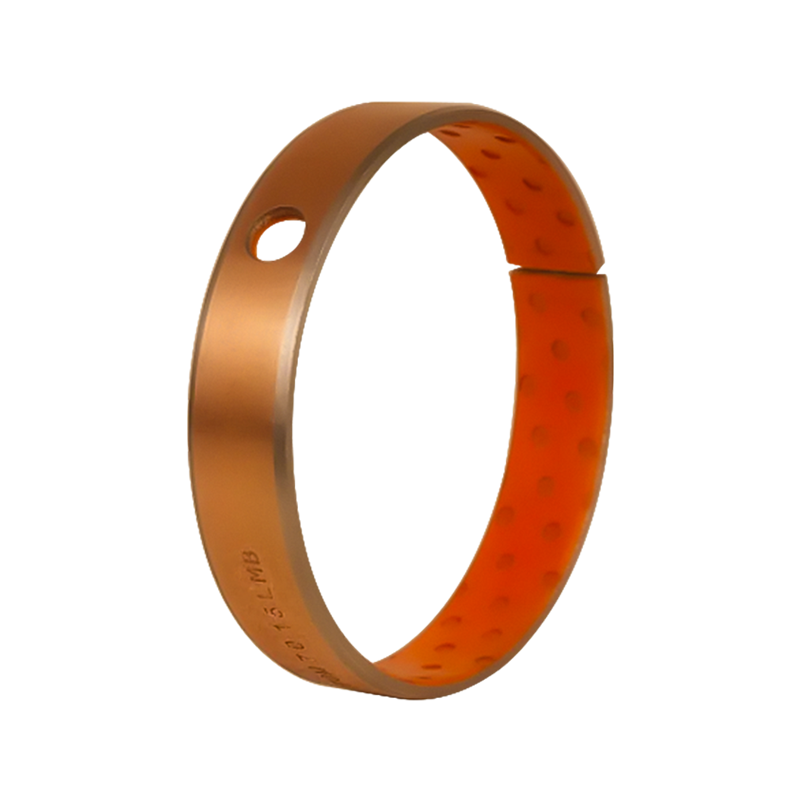

เราจัดหารุ่น HZ-20 มาตรฐานสี่รุ่นซึ่งมีโครงสร้างชั้นเดียวกันและแตกต่างกันในด้านวัสดุรองรับ สีตัวเติม และเคมีของตัวเติม แต่ละแบบสามารถสั่งซื้อได้เป็นบุชตรง บุชมีหน้าแปลน แหวนรองกันรุน หรือแบบพิเศษที่กลึงด้วยเครื่องจักร

ในกรณีที่โครงการต้องการสมดุลโหลด ความเร็ว หรือสภาพแวดล้อมที่แตกต่างกัน กลุ่มผลิตภัณฑ์ตลับลูกปืนธรรมดาของเราจะครอบคลุมมากขึ้น ตลับลูกปืนหล่อลื่นตัวเอง HZ-10 , HZ-800 ตลับลูกปืนคอมโพสิต bimetal และ ปลอกทองแดงกราไฟท์ HZ-JDB ตัวเลือกต่างๆ เพื่อให้เราสามารถจับคู่วัสดุให้เข้ากับหน้าที่แทนที่จะบังคับชุดเดียวในทุกตำแหน่ง

พารามิเตอร์ทางเทคนิค

ขีดจำกัดที่เผยแพร่ด้านล่างนี้ใช้กับโครงสร้างมาตรฐาน HZ-20 และกำหนดกรอบการทำงานที่เราใช้เมื่อตรวจสอบแอปพลิเคชัน

• โหลดแบบไดนามิกสูงสุด: 70 เมกะปาสคาล
• โหลดคงที่สูงสุด: 140 เมกะปาสคาล
• อุณหภูมิในการทำงาน: -40 °C ถึง 120 °C
• ความเร็วเชิงเส้นสูงสุด: 2.5 ม./วินาที
• ค่าพีวีสูงสุด: 2.8 MPa·m/s
• ค่าสัมประสิทธิ์แรงเสียดทาน: 0.06–0.12
• ความหนาของชั้นเลื่อน: 0.3–0.5 มม. สามารถแปรรูปได้อย่างแม่นยำเพื่อปรับปรุงความแม่นยำ

เนื่องจากชั้น POM ไม่ดูดซับน้ำหรือน้ำมัน ขนาดจึงคงที่ในสภาพแวดล้อมที่มีความชื้นหรือมีน้ำมัน ชั้นเลื่อนสามารถจัดให้มีรูน้ำมันหรือร่องเพื่อให้สามารถใส่จาระบีตามกำหนดเวลาที่วางแผนไว้เมื่อต้องปฏิบัติหน้าที่

การกำหนดค่าและการปรับแต่ง

เราสร้างตลับลูกปืน HZ-20 ตามขนาดเพลาและตัวเรือนของชุดประกอบ ไม่ใช่แค่ขนาดแค็ตตาล็อกเท่านั้น การกำหนดค่ามาตรฐานประกอบด้วยบุชทรงกระบอกตรง บุชหน้าแปลนสำหรับตำแหน่งตามแนวแกน แหวนรองแบบแทงสำหรับการสัมผัสใบหน้า และแบบแยกส่วนหรือแบบตัดเฉือนสำหรับงานปรับปรุง

• การเจาะ เส้นผ่านศูนย์กลางภายนอก ความยาว และความหนาของผนังในการวาด
• เส้นผ่านศูนย์กลางหน้าแปลน ความหนาของหน้าแปลน และรัศมีมุม
• รูน้ำมัน ร่องน้ำมัน หรือพื้นผิวเลื่อนธรรมดา
• สีตัวเติมและเคมี รวมถึงเกรดปลอดสาร Pb สำหรับข้อกำหนดด้านสิ่งแวดล้อม
• การลบมุมและรัศมีตะกั่วเข้าสำหรับการสวมอัด
• เจาะหรือเจาะหน้าด้วยเครื่องจักรหลังจากการขึ้นรูปที่ต้องการความแม่นยำที่มากขึ้น

หมายเหตุการติดตั้งและบำรุงรักษา

โดยปกติแล้วตลับลูกปืน HZ-20 จะถูกติดตั้งแบบกดเข้ากับตัวเครื่อง การรบกวนที่ถูกต้องจะยึดบุชไว้โดยไม่บดขยี้ชั้น POM และฟิล์มจาระบีบางๆ ที่ชุดประกอบจะช่วยในรอบการทำงานครั้งแรก ผิวเพลาและความแข็งมีอิทธิพลต่ออายุการใช้งานพอๆ กับตัวตลับลูกปืน ดังนั้นเราจึงตรวจสอบทั้งสองอย่างเมื่อตำแหน่งแสดงการสึกหรอซ้ำๆ

เมื่อติดตั้งแล้ว หลุมน้ำมันจะค่อยๆ ปล่อยสารหล่อลื่นและยืดระยะเวลาระหว่างการใช้จาระบี ในโรงรีดจะช่วยลดความถี่ในการเติมเชื้อเพลิงและทำให้ขั้นตอนการเปลี่ยนง่ายขึ้น ในกรณีที่สายการผลิตวิ่งอย่างต่อเนื่อง เราขอแนะนำช่วงเวลาการตรวจสอบที่กำหนดโดยพิจารณาจากน้ำหนักบรรทุก ความเร็ว และอุณหภูมิจริง แทนที่จะเป็นกำหนดการตามปฏิทินคงที่

แนวทางการผลิตและคุณภาพ

Zhejiang Huazhou Technology ดำเนินงานจากหนานซุน หูโจว โดยมีพื้นที่การผลิต 30,000 ตร.ม. อุปกรณ์พิเศษมากกว่า 280 ชุด และสายการผลิตอัตโนมัติ 50 สายการผลิต กระบวนการของเราครอบคลุมถึงการขด การเจาะ การลบมุมอัตโนมัติ การขดอัตโนมัติและการเผาวัตถุดิบ โดยได้รับการสนับสนุนจากสินค้าคงคลังแม่พิมพ์ขนาดใหญ่และเจ้าหน้าที่ด้านเทคนิคมากกว่า 150 คน โดยทั่วไปการผลิตตัวอย่างจะแล้วเสร็จภายในสามวัน โดยมีผลผลิตวันละ 500,000 ชิ้น

เราได้รับการรับรองคุณภาพยานยนต์ IATF 16949 สถานะองค์กรเทคโนโลยีขั้นสูงระดับชาติ และใบรับรองระบบการจัดการคุณภาพ และผลิตภัณฑ์ของเราถูกใช้โดยผู้ผลิตยานยนต์และเครื่องจักรในประเทศจีน และส่งออกไปยังรัสเซีย มาเลเซีย โรมาเนีย อิรัก และตลาดอื่นๆ

ข้อมูลที่เราใช้กำหนดค่าโซลูชันของคุณ

ในการเตรียมข้อเสนอและใบเสนอราคา เราจำเป็นต้องมีจุดทำงานและอินเทอร์เฟซ ไม่ใช่คำอธิบายทั่วไป อินพุตต่อไปนี้ช่วยให้เรายืนยันรุ่น ขนาด และขั้นตอนการตัดเฉือนใดๆ ได้

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่าง HZ-20 และบูชบรอนซ์แข็ง?

HZ-20 ใช้แผ่นรองหลังเหล็กบางที่มีชั้นสีบรอนซ์เผาและพื้นผิวเลื่อน POM แทนสีบรอนซ์แข็ง โดยมีหน้าที่โหลดปานกลางที่ความเร็วต่ำเหมือนกันโดยมีต้นทุนวัสดุต่ำกว่า และบ่อน้ำมันจะขยายช่วงเวลาระหว่างการใช้จาระบี

ตลับลูกปืน HZ-20 สามารถทำงานได้โดยไม่ต้องหล่อลื่นหรือไม่?

มีการหล่อลื่นแบบมีขอบเขต ไม่ได้ทำงานแบบแห้งสนิท จำเป็นต้องใช้ฟิล์มจาระบี แต่หลุมกักเก็บน้ำมันจะค่อยๆ ปล่อยออกมา ดังนั้นระยะเวลาการหล่อลื่นใหม่จึงยาวนานกว่าปลอกทองแดงทั่วไป

ควรใช้เกรดฟิลเลอร์ใดในกรณีที่จำกัดสารตะกั่ว

HZ2B (สีน้ำเงิน) และ HZ2Y (สีเหลือง) ใช้สารตัวเติมปลอด Pb และเหมาะกับการใช้งานที่มีข้อจำกัดด้านสิ่งแวดล้อม HZ2X (สีดำ) ใช้สารตัวเติมที่มีสารตะกั่วและมีไว้สำหรับตำแหน่งตัวถังรถยนต์ การตีขึ้นรูป โลหะวิทยา และการขุด

คุณสามารถผลิตขนาดที่ไม่เป็นมาตรฐานและแบบหน้าแปลนได้หรือไม่

ใช่. เราตัดเฉือนตามแบบของลูกค้า รวมถึงบูชหน้าแปลน แหวนรองแบบแทง บูชแบบแยก และขนาดรูหรือหน้าแปลนแบบพิเศษ และเราสามารถเพิ่มรูหรือร่องน้ำมันเพื่อให้เหมาะกับแผนการหล่อลื่นได้

สามารถจัดหาตัวอย่างได้เร็วแค่ไหน?

โดยทั่วไปการผลิตตัวอย่างจะแล้วเสร็จภายในสามวันนับจากการยืนยันรูปวาด กำลังการผลิตรายวันของเราคือ 500,000 ชิ้น ซึ่งรองรับทั้งการสร้างต้นแบบและคำสั่งผลิตตามปริมาณ
