ตลับลูกปืนพลาสติกวิศวกรรม HZ-EP ผู้ผลิต

ตลับลูกปืนพลาสติกวิศวกรรม HZ-EP คืออะไร

ตลับลูกปืน HZ-EP เป็นส่วนประกอบเลื่อนธรรมดาที่เกิดขึ้นจากเทอร์โมพลาสติกเชิงวิศวกรรมโดยการฉีดขึ้นรูป พร้อมการเสริมเส้นใยและตัวเติมสารหล่อลื่นที่เป็นของแข็งในที่ที่ต้องปฏิบัติหน้าที่ เนื่องจากรูปทรงมาจากแม่พิมพ์มากกว่ารอบการตัดเฉือน เราจึงสามารถผลิตซี่โครง หน้าแปลน ช่องจ่ายน้ำมันหรือจาระบี คุณสมบัติแบบสแน็ป และรูที่ไม่เป็นวงกลมซึ่งอาจมีราคาสูงในสีบรอนซ์หรือเหล็กกล้า

เมทริกซ์วัสดุทำหน้าที่รองรับสารหล่อลื่น ดังนั้นตลับลูกปืนจึงแห้งหรือมีเพียงการหล่อลื่นตามขอบเขตเท่านั้น แรงเสียดทานจะต่ำทั้งในสภาวะแห้งและที่มีการหล่อลื่น และโพลีเมอร์ทนต่อสภาพแวดล้อมที่ชื้น น้ำเกลือ และสารเคมีเล็กน้อย ซึ่งบุชโลหะอาจสึกกร่อนได้ ความหนาแน่นต่ำยังช่วยลดมวลการหมุนและสัญญาณรบกวนที่ส่งผ่าน

ตำแหน่งที่ช่วงพอดี

• ส่วนประกอบยานยนต์ — บานพับเบาะนั่ง แป้นหมุน สลักและจุดเชื่อมต่อ ที่ยึดมอเตอร์ และกลไกภายใน
• เครื่องจักรอุตสาหกรรม — ตัวขับเคลื่อนสายพานลำเลียง สายการบรรจุและการติดฉลาก ตัวติดตามลูกเบี้ยว และข้อต่อแบบหมุนความเร็วต่ำ
• อุปกรณ์ทางการแพทย์และห้องปฏิบัติการ — ส่วนประกอบ เครื่องหมุนเหวี่ยง และอุปกรณ์ควบคุมความชื้น ซึ่งการปนเปื้อนของสารหล่อลื่นเป็นสิ่งที่ยอมรับไม่ได้
• อุปกรณ์การเกษตรและกลางแจ้ง — จุดหมุนและจุดเชื่อมต่อที่สัมผัสกับฝุ่น การชะล้าง และสภาพอากาศ

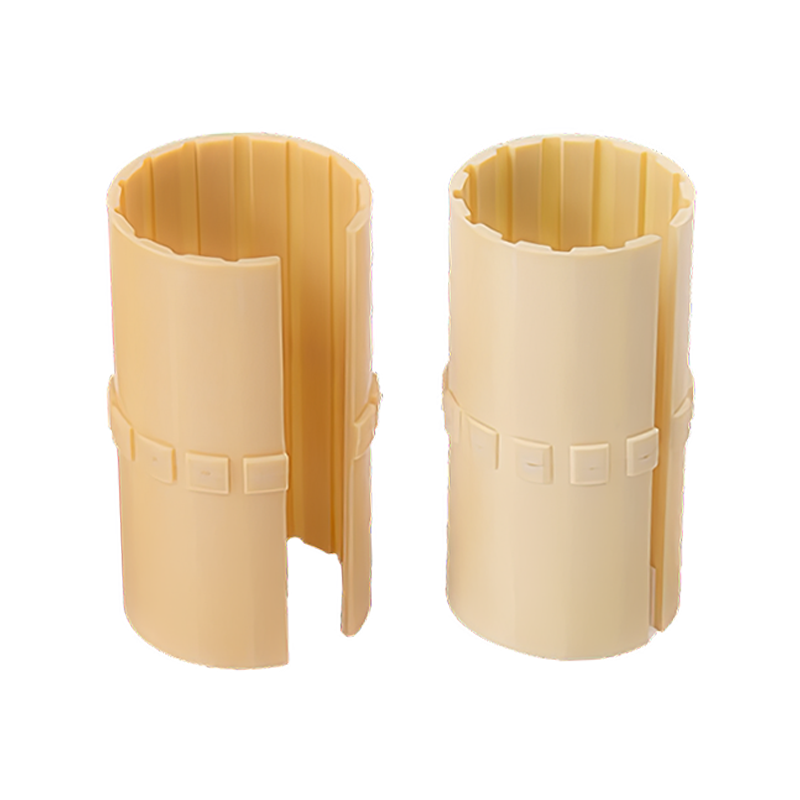

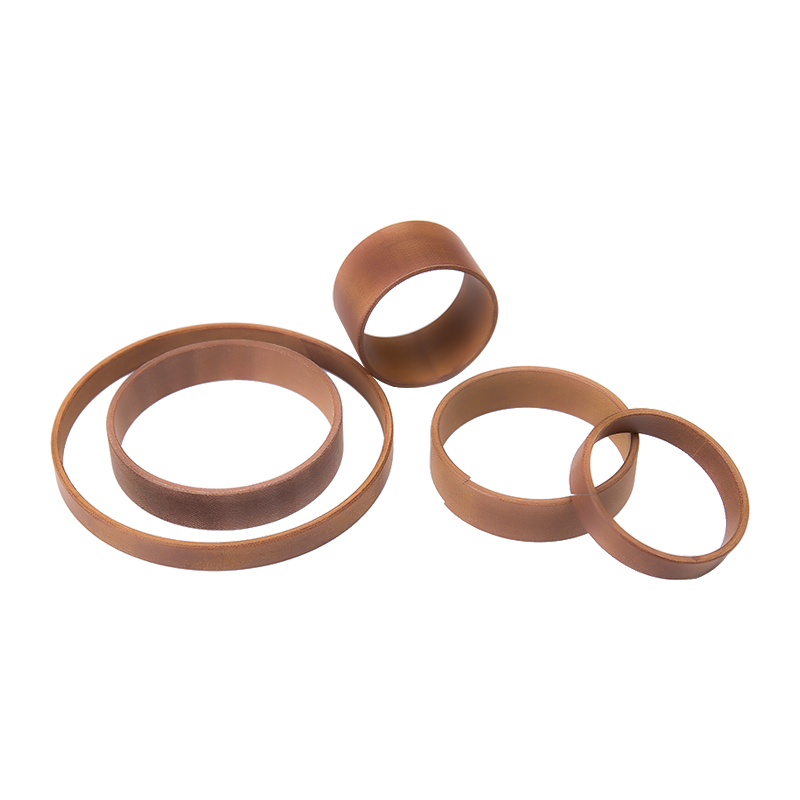

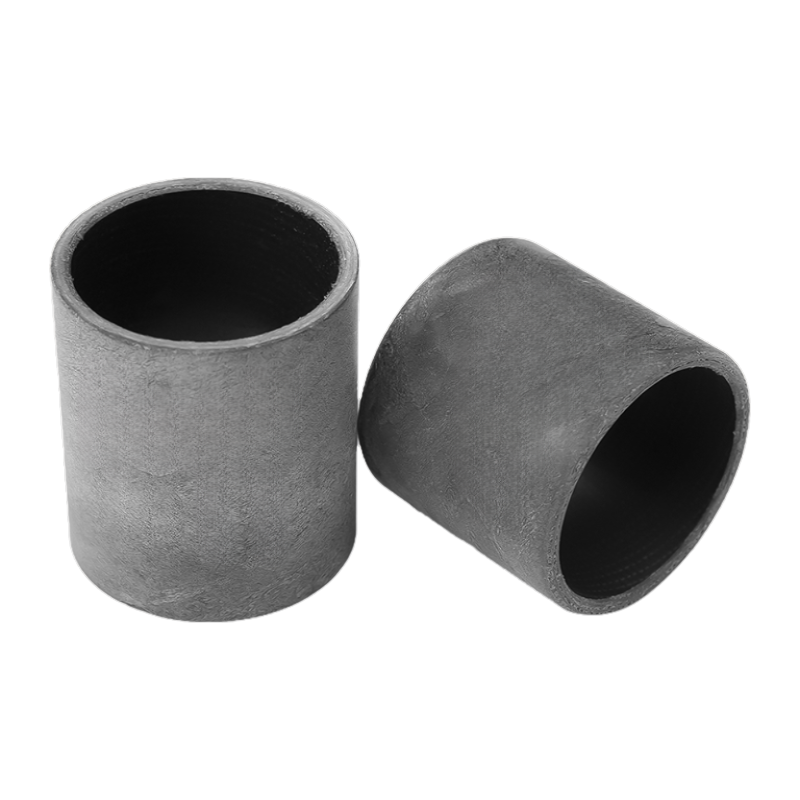

กลุ่มผลิตภัณฑ์ HZ-EP ของเรา

กลุ่มผลิตภัณฑ์ HZ-EP ได้รับการจัดระเบียบตามประเภทการเคลื่อนไหวและรูปแบบการติดตั้ง ดังนั้น โปรเจ็กต์จึงสามารถจับคู่กับรูปทรงมาตรฐานที่ใกล้เคียงที่สุดก่อนที่จะหารือเกี่ยวกับเครื่องมือใดๆ

วัสดุและข้อมูลจำเพาะที่สำคัญ

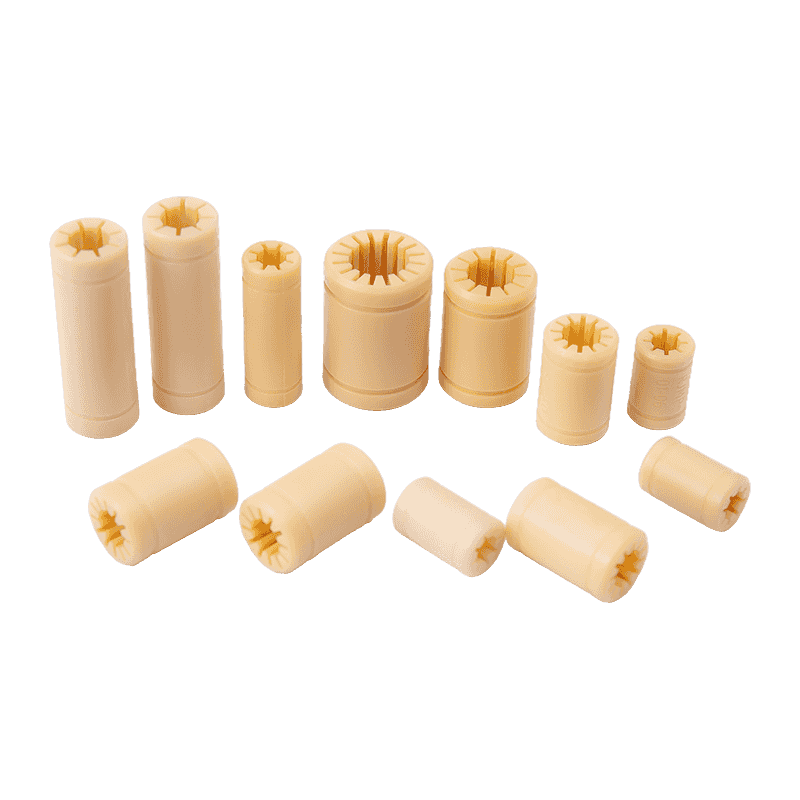

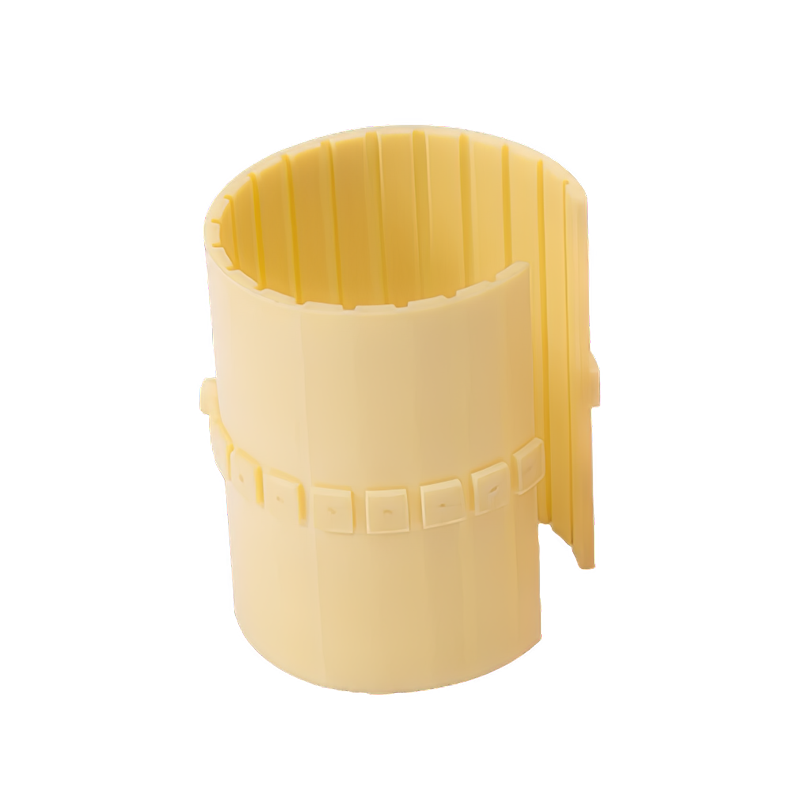

ฟิล์ม HZ-LIN มาตรฐานและเกรดความแม่นยำใช้เมทริกซ์พลาสติกวิศวกรรมที่มีความแข็งแรงสูง เช่น POM หรือ PA66 เสริมด้วยเส้นใยและโหลดด้วยสารหล่อลื่นที่เป็นของแข็ง รวมถึง PTFE และกราไฟท์ สารหล่อลื่นจะถูกปล่อยออกมาอย่างต่อเนื่องภายใต้การเคลื่อนไหว ซึ่งคงค่าสัมประสิทธิ์การเสียดสีไว้ในช่วง 0.05–0.15 ตลอดอุณหภูมิประมาณ −40 °C ถึง 120 °C และรองรับค่า PV แบบไดนามิกสูงถึงประมาณ 1.5 MPa·m/s

• กำลังรับแรงอัดแบบสถิต — สูงถึงประมาณ 120 MPa สำหรับเกรดฟิล์มเสริมแรง
• ความทนทานต่อการเจาะที่แม่นยำ — บุชที่มีความแม่นยำของ HZ-LIN ถูกยึดไว้ที่ประมาณ ±0.02 มม. โดยมีความหยาบของรู Ra ≤ 0.8 µm เพื่อกันการลื่นของแท่ง
• การดูดซึมความชื้น — ต่ำกว่า 0.5% สำหรับเกรดความแม่นยำ ทำให้ขนาดคงที่ในอุปกรณ์ควบคุมความชื้น
• ตัวเรือนพอดี — บุชที่มีความแม่นยำได้รับการกำหนดขนาดสำหรับตัวเรือน H7 และการติดตั้งแบบสวมอัด
• โหลดการให้คะแนน — ตารางแค็ตตาล็อกแสดงรายการความสามารถในการรับน้ำหนักแบบไดนามิกและคงที่ต่อขนาดรู ตัวอย่างเช่น LIN-00-20 ที่ 1125 N ไดนามิกและ 7875 N คงที่

เนื่องจากโพลีเมอร์มีความเฉื่อยทางเคมีและไม่มีรูพรุน จึงต้านทานการเกิดออกซิเดชัน กรดเจือจาง และการสัมผัสน้ำเกลือ และไม่สนับสนุนการเจริญเติบโตของจุลินทรีย์ ซึ่งเกี่ยวข้องกับผลิตภัณฑ์ที่อยู่ติดกับอาหารและส่วนประกอบทางการแพทย์ สารปนเปื้อนแข็งฝังอยู่ในพื้นผิวแทนที่จะทำให้เกิดรอยบนเพลา

ความเร็ว โหลด และพฤติกรรมความร้อน

เทอร์โมพลาสติกมีพฤติกรรมแตกต่างจากบรอนซ์ภายใต้ความเร็ว ความร้อนที่เกิดขึ้นที่ส่วนต่อประสานแบบเลื่อนจะต้องไหลผ่านเพลาและตัวเรือน ดังนั้น PV ที่ยอมรับได้จะลดลงเมื่อความเร็วเพิ่มขึ้นอย่างต่อเนื่อง และเมื่ออุณหภูมิโดยรอบเข้าใกล้ขีดจำกัดของวัสดุ เราปรับขนาดตลับลูกปืนเพื่อให้ผลคูณของแรงกดสัมผัสและความเร็วการเลื่อนอยู่ภายในเปลือกวัสดุตามรอบการทำงานจริง ไม่ใช่ที่จุดสูงสุดที่ระบุ

ความเสถียรของขนาดภายใต้ความร้อนเป็นข้อได้เปรียบที่แท้จริง: โพลีเมอร์ไม่ขยายตัวเหมือนโลหะ ดังนั้นระยะห่างจึงสามารถคาดเดาได้ และความเสี่ยงในการยึดติดจากการเจริญเติบโตทางความร้อนจะลดลง โครงสร้างยังช่วยลดการสั่นสะเทือนฮาร์มอนิก ซึ่งช่วยลดเสียงรบกวนและเสียงสะท้อนในเครื่องจักรที่มีความแม่นยำ

ตัวเลือกการกำหนดค่า

ภายในกลุ่มผลิตภัณฑ์ HZ-EP เราจะปรับเกรดวัสดุ ความหนาของผนัง แถบพิกัดความเผื่อของรู รูปแบบหน้าแปลน ช่องหล่อลื่น ริมฝีปากซีล และลบมุมปลาย เพื่อให้เหมาะสมกับการประกอบ การตัดสินใจในการกำหนดค่าโดยทั่วไป ได้แก่:

• แพ็คเกจเรซินพื้นฐานและตัวเติม — ไม่มีการเติม เสริมเส้นใย หรือโหลดสารหล่อลื่นที่เป็นของแข็ง
• ระดับความทนทานต่อรูเจาะและเส้นผ่านศูนย์กลางภายนอกที่เข้ากันกับความพอดีของเพลาและรูตัวเรือน

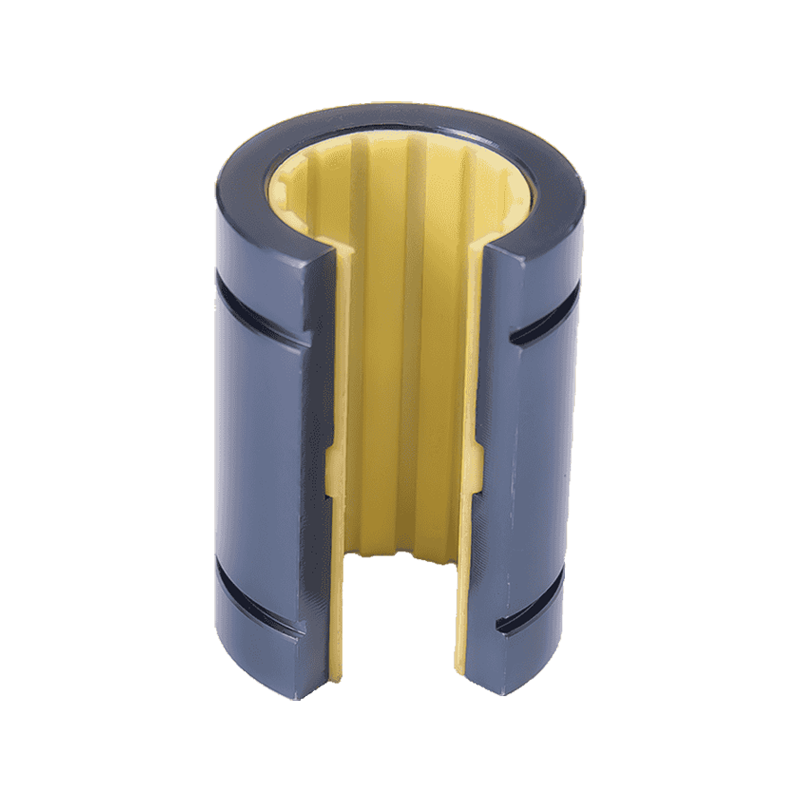

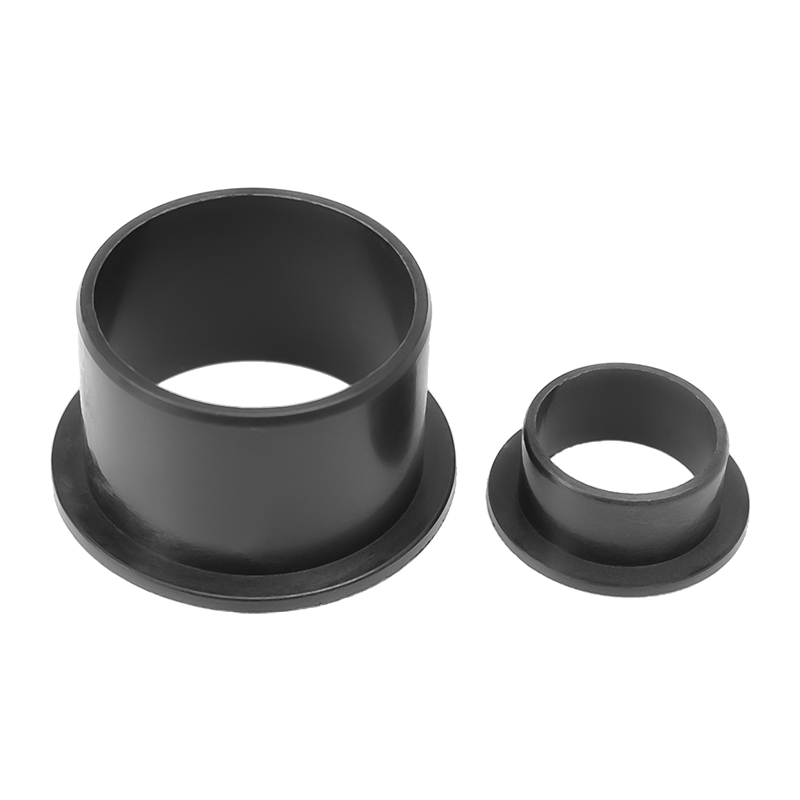

• รูปทรงเลื่อนแบบธรรมดา หน้าแปลน ปิดผนึก หรือเชิงเส้น
• รูน้ำมัน ร่องจาระบี หรือช่องลายเพชรที่มีการหล่อลื่นแบบขอบเขต
• สีและเครื่องหมายสำหรับระบุสายการประกอบ

ในกรณีที่ขนาดแค็ตตาล็อกมาตรฐานไม่พอดี เราจะตรวจสอบแบบร่างและยืนยันว่าสามารถดัดแปลงแม่พิมพ์ที่มีอยู่หรือต้องใช้เครื่องมือใหม่ได้หรือไม่ การผลิตแม่พิมพ์จัดขึ้นภายในบริษัท ซึ่งช่วยให้ขั้นตอนตั้งแต่การวาดไปจนถึงบทความแรกสั้นลง

การติดตั้ง การประกอบ และการรวมสาย

ตลับลูกปืน HZ-EP ได้รับการออกแบบมาเพื่อการประกอบแบบกดพอดีโดยใช้แรงกดน้อยที่สุด ซึ่งช่วยลดความเสี่ยงของการบิดเบี้ยวของรูในสายการผลิต เกรดที่มีความแม่นยำสามารถใช้งานร่วมกับตัวเรือน H7 ได้ เกรดฟิล์มเลื่อนจะมาพร้อมกับแบบประกอบรูฐาน เพื่อให้สามารถตัดเฉือนรูตัวเรือน ความกว้างของร่อง และคุณสมบัติการยึดให้เข้ากัน

สำหรับการประกอบแบบอัตโนมัติ เราสามารถกำหนดการลบมุมแบบลีดอิน ไหล่จับ และคุณลักษณะการวางแนว และจัดเตรียมรายงานมิติที่จำเป็นในการกำหนดแรงกดและระยะชัก ผิวของเพลามีความสำคัญพอๆ กับตลับลูกปืน: เพลาที่แข็งกราวด์และแข็งในช่วง Ra 0.2–0.8 µm ให้ลักษณะการเสียดสีที่เสถียรที่สุด ในขณะที่เพลาที่หยาบมากจะเร่งการสึกหรอ

การควบคุมคุณภาพและการยอมรับ

การผลิตดำเนินการโดยใช้อุปกรณ์พิเศษมากกว่า 280 ชุด พร้อมด้วยสายการผลิตอัตโนมัติ 50 สายการผลิต ได้รับการสนับสนุนจากแม่พิมพ์ภายในบริษัทและทีมงานด้านเทคนิคมากกว่า 150 คน การตรวจสอบขนาดครอบคลุมเส้นผ่านศูนย์กลางของรู เส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง รูปทรงของหน้าแปลน และความยาวโดยเทียบกับแบบที่ตกลงกันไว้

• การตรวจสอบบทความแรกและรายงานมิติก่อนปล่อยแบทช์
• การตรวจสอบย้อนกลับของวัสดุและแบทช์ผ่านการขึ้นรูปและการตกแต่งขั้นสุดท้าย
• แผนการสุ่มตัวอย่างที่ตกลงกันในแต่ละโครงการสำหรับคุณลักษณะที่สำคัญ
• มีเอกสารรับรองสำหรับโปรแกรมด้านยานยนต์และอุตสาหกรรม รวมถึง IATF16949 และบันทึกระบบการจัดการคุณภาพ

เกณฑ์การยอมรับถูกกำหนดไว้ในแบบร่างและแผนการตรวจสอบก่อนการผลิต ดังนั้นทั้งสองฝ่ายจึงวัดคุณลักษณะที่เหมือนกันในลักษณะเดียวกัน

ข้อมูลที่เราใช้กำหนดค่าโซลูชันของคุณ

เพื่อเปลี่ยนจากการสอบถามไปสู่การกำหนดค่าของบริษัทและใบเสนอราคา เราจะดำเนินการจากข้อมูลการดำเนินงานด้านล่างนี้ ในกรณีที่ค่ายังไม่คงที่ เราสามารถเสนอจุดเริ่มต้นและยืนยันกับแอปพลิเคชันได้

การบำรุงรักษา อะไหล่ และความสามารถในการให้บริการ

ตลับลูกปืน HZ-EP แบบหล่อลื่นในตัวเองช่วยขจัดเส้นจาระบี ช่วงเวลาการหล่อลื่นใหม่ และเวลาหยุดทำงานที่เกี่ยวข้อง ในด้านการบริการ การสึกหรอมีความก้าวหน้าและสามารถคาดเดาได้ การเปลี่ยนคือการกดออกและกดเข้าโดยใช้รูตัวเรือนเดียวกัน เราเก็บบันทึกแม่พิมพ์ไว้ ดังนั้นคำสั่งซื้อซ้ำจึงสร้างรูปทรงดั้งเดิมขึ้นมา และเราสามารถจัดหาชุดงานทดแทนตามการอ้างอิงรูปวาดต้นฉบับได้

สำหรับโปรแกรมที่มีปริมาณมาก เราแนะนำให้เก็บปริมาณอะไหล่ที่กำหนดไว้ไว้ที่ไซต์ของลูกค้า แทนที่จะพึ่งพาการจัดส่งฉุกเฉิน และเราสามารถบรรจุชิ้นส่วนในชุดอุปกรณ์ที่พร้อมต่อสายการผลิตหรือคอนเทนเนอร์ขนาดใหญ๋เพื่อให้เหมาะกับกระบวนการรับสินค้า

ขอบเขตการจัดทำเอกสาร การบรรจุ และการจัดส่ง

คำสั่งซื้อแต่ละรายการจะมาพร้อมกับเอกสารที่ตกลงกันในขั้นตอนการเสนอราคา: รายงานขนาด เอกสารสำแดงวัสดุ และสำเนาใบรับรองในกรณีที่โปรแกรมต้องการ มีการระบุบรรจุภัณฑ์ต่อชิ้นส่วน เช่น ถุงเทกอง ถาดหลายชั้น หรือการป้องกันเฉพาะเจาะจงสำหรับการเจาะที่แม่นยำ เพื่อให้ชิ้นส่วนมาถึงโดยไม่เกิดความเสียหายที่พื้นผิว

ขอบเขตการจัดส่งได้รับการยืนยันเป็นลายลักษณ์อักษรก่อนการผลิต ครอบคลุมปริมาณ บรรจุภัณฑ์ การทำเครื่องหมาย และเอกสารการตรวจสอบที่รวมอยู่ด้วย ตัวอย่างจะถูกผลิตขึ้นภายในสามวันสำหรับการกำหนดค่ามาตรฐาน ซึ่งช่วยให้สามารถตรวจสอบความพอดีและการทำงานได้ก่อนที่จะดำเนินการผลิตทั้งชุด

คำถามที่พบบ่อย

ตลับลูกปืน HZ-EP สามารถทำงานแบบแห้งสนิทได้หรือไม่

ใช่. สารหล่อลื่นที่เป็นของแข็งในโพลีเมอร์เมทริกซ์มีส่วนต่อประสานแบบเลื่อน ดังนั้นจึงไม่จำเป็นต้องใช้จาระบีหรือน้ำมันภายนอก การทำงานแบบแห้งถือเป็นสภาวะปกติสำหรับฟิล์มและเกรดความแม่นยำ หากมีร่องจาระบีหรือรูน้ำมัน จะมีไว้เพื่อยืดอายุการใช้งานภายใต้หน้าที่ PV ที่สูงขึ้น ไม่ใช่ข้อกำหนดบังคับ

เพลาผสมพันธุ์ควรมีผิวเคลือบและความทนทานต่อเพลาเท่าใด

เพลากราวด์ในช่วง Ra 0.2–0.8 µm ให้ลักษณะการเสียดสีและการสึกหรอที่เสถียรที่สุด พิกัดความเผื่อของเพลาจะต้องอ่านร่วมกับแถบพิกัดความเผื่อของรูในตารางแค็ตตาล็อก เนื่องจากระยะห่างระหว่างการทำงานนั้นแตกต่างกัน เรายืนยันการจับคู่กับภาพวาดก่อนปล่อย

ฉันจะเลือกระหว่างบุชที่แม่นยำและฟิล์มเลื่อนได้อย่างไร

บุชความแม่นยำสูงเป็นส่วนประกอบที่ขึ้นรูปหรือกลึงด้วยความทนทานต่อการเจาะที่แน่นและมีผนังหนา เหมาะสำหรับการติดตั้งแบบสวมอัดในตัวเรือน H7 และสำหรับงานสั่นหรือการเคลื่อนที่ระดับไมโคร ฟิล์มเลื่อนเป็นองค์ประกอบที่หุ้มผนังบางสำหรับรูตัวเรือนขนาดใหญ่และชุดประกอบที่มีต้นทุนต่ำกว่า และมีจำหน่ายทั้งแบบธรรมดาและแบบปิดผนึก

คุณสามารถสร้างขนาดหรือรูปทรงที่ไม่เป็นมาตรฐานได้หรือไม่?

ใช่. ด้วยเครื่องมือแม่พิมพ์ภายในบริษัทและทีมงานด้านเทคนิคมากกว่า 150 คน เราปรับเปลี่ยนแม่พิมพ์ที่มีอยู่หรือพัฒนาแม่พิมพ์ใหม่สำหรับรูที่ไม่เป็นวงกลม หน้าแปลน คุณลักษณะการยึด และขอบซีล ส่งแบบพร้อมข้อมูลการปฏิบัติงานแล้วเราจะยืนยันความเป็นไปได้และเส้นทางการใช้เครื่องมือ

ระยะเวลารอคอยสินค้าโดยทั่วไปสำหรับตัวอย่างและการผลิตคือเท่าไร?

ตัวอย่างสำหรับการกำหนดค่ามาตรฐานจะผลิตภายในสามวัน ระยะเวลาในการผลิตขึ้นอยู่กับว่าสามารถใช้เครื่องมือที่มีอยู่หรือต้องใช้แม่พิมพ์ใหม่ และจะได้รับการยืนยันในใบเสนอราคาเมื่อกำหนดแบบและปริมาณรายปีแล้ว

เอกสารใดบ้างที่มาพร้อมกับการจัดส่ง

เอกสารประกอบเป็นไปตามที่ตกลงในแต่ละโปรแกรม และอาจรวมถึงรายงานการตรวจสอบขนาด เอกสารสำแดงวัสดุ และสำเนาใบรับรอง ชุดที่แน่นอนจะแสดงอยู่ในการยืนยันคำสั่งซื้อ เพื่อให้การตรวจสอบที่ได้รับทราบว่าจะคาดหวังอะไร
