ปลอกทองแดงกราไฟท์ HZ-JDB: บูชโลหะผสมทองแดงที่ไม่ต้องบำรุงรักษา

Zhejiang Huazhou Technology Co., Ltd. ผลิต ปลอกทองแดงกราไฟท์ HZ-JDB ตระกูล — บุชชิ่งโลหะผสมทองแดงพร้อมสารหล่อลื่นกราไฟท์แข็งแบบฝังที่ทำงานโดยไม่ต้องหยอดน้ำมันในการเคลื่อนที่ที่มีภาระสูง เป็นช่วงๆ และสั่น เราผลิตสิ่งเหล่านี้ในฐานะผู้ผลิตปลอกทองแดงกราไฟท์ HZ-JDB ของจีนจากโรงงาน Nanxun, Huzhou โดยจัดหาขนาดเมตริกมาตรฐานและการกำหนดค่าแบบกำหนดเองสำหรับสายการผลิตยานยนต์ ประตูควบคุมน้ำ เครื่องจักรพลาสติก อุปกรณ์ต่อพ่วงเครื่องเจาะ กังหัน และอุปกรณ์ที่คล้ายกัน

กลุ่มผลิตภัณฑ์นี้ครอบคลุมถึงปลอกตรง ปลอกหน้าแปลน และแถบเลื่อนกราไฟท์ความแข็งสูง แต่ละรุ่นใช้หลักการทำงานที่เหมือนกัน: ปลั๊กกราไฟท์ที่กระจายผ่านเมทริกซ์บรอนซ์หรือทองเหลืองจะสะสมฟิล์มถ่ายโอนไว้บนเพลา ดังนั้นตลับลูกปืนจึงรักษาค่าสัมประสิทธิ์การเสียดสีต่ำ แม้ว่าจะไม่สามารถเติมจาระบีหรือน้ำมันได้ก็ตาม

กลุ่มผลิตภัณฑ์ HZ-JDB ของเราและตำแหน่งที่แต่ละประเภทเหมาะสม

เราจัดหาผลิตภัณฑ์สามประเภทภายใต้ประเภทปลอกทองแดงกราไฟท์ HZ-JDB การเลือกขึ้นอยู่กับทิศทางการรับน้ำหนัก การออกแบบตัวเรือน และการใช้งานที่ต้องการตำแหน่งตามแนวแกนหรือส่วนต่อประสานแบบเลื่อน

สำหรับการใช้งานที่ต้องการอินเทอร์เฟซโลหะหล่อลื่น ปลอกทองแดงโลหะเดี่ยว HZ-090 และแบริ่งคอมโพสิตโลหะผสมคู่ HZ-800 ของเราครอบคลุมตัวเลือกร่องน้ำมันและเสริมเหล็กภายในโรงงานเดียวกัน

เกรดวัสดุและขีดจำกัดการทำงาน

เราตัดเฉือนบุชชิ่ง HZ-JDB จากเกรดโลหะผสมทองแดงหลายเกรด เพื่อให้สามารถจับคู่ตลับลูกปืนกับโหลด อุณหภูมิ และสภาพการหล่อลื่นได้ ตารางด้านล่างสรุปดัชนีทางเทคนิคหลักที่เราดำเนินการเมื่อเตรียมข้อเสนอ

JDB-1 เป็นเกรดอเนกประสงค์สำหรับงานผสมแห้งและงานทาน้ำมัน รวมถึงงานที่ต้องโดนน้ำด้วย JDB-2 เหมาะกับตำแหน่งโหลดต่ำและอุณหภูมิสูง JDB-3 ประหยัดค่าใช้จ่ายโดยการรวมแผ่นรองเหล็กเข้ากับซับในสีบรอนซ์ JDB-4 มาแทนที่ JDB-2 ซึ่งมีความต้องการทางกลน้อยกว่า JDB-5 เป็นเกรดเสริมความแข็งแรงสำหรับงานรองรับการยกของหนัก แต่โครงสร้างเหล็กไม่ได้มีไว้สำหรับการสัมผัสน้ำ กรด หรือด่าง

ขนาด ความคลาดเคลื่อน และตัวเลือกการกำหนดค่า

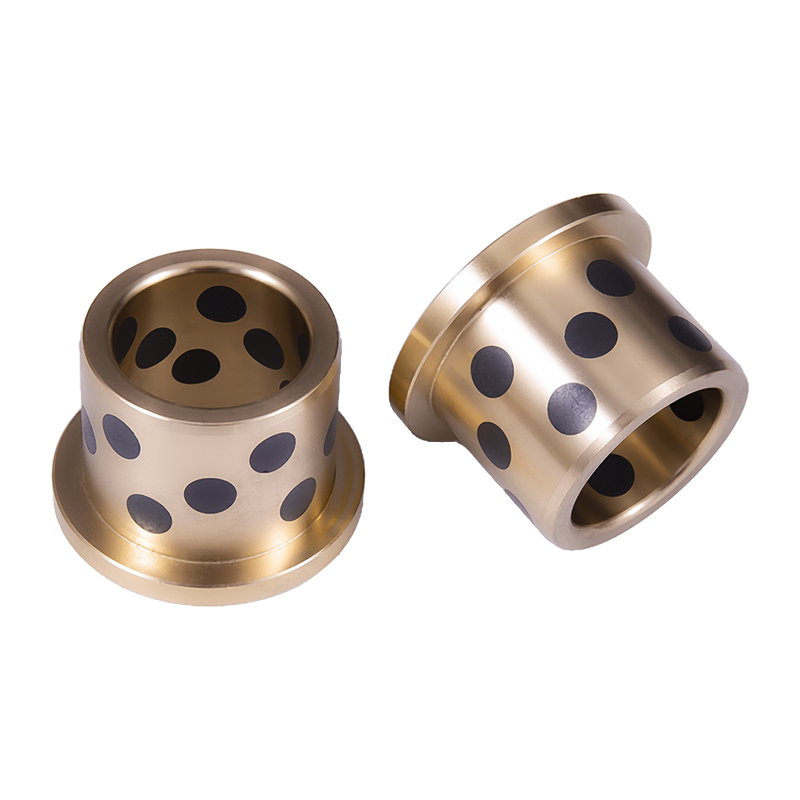

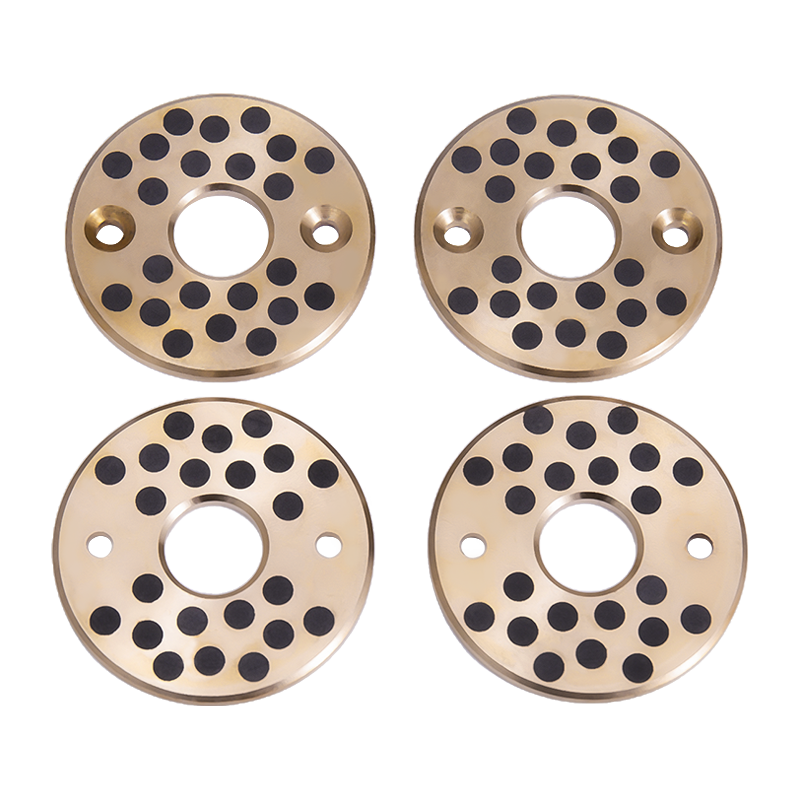

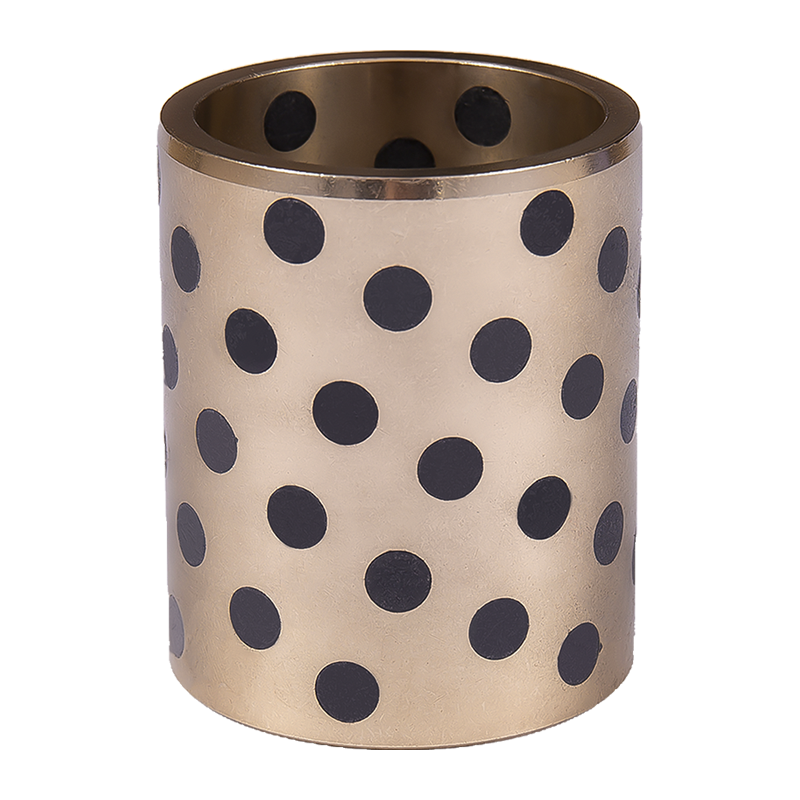

ปลอก HZ-JDB แบบตรงผลิตในขนาดเมตริกมาตรฐานตั้งแต่รู 8 มม. ถึง 150 มม. โดยมีขนาดเพิ่มเติมตามคำขอ ปลอก HZ-JFB แบบหน้าแปลนมีรูตั้งแต่ 10 มม. ถึง 120 มม. โดยมีเส้นผ่านศูนย์กลางของหน้าแปลนที่เข้ากันกับไหล่ตัวเรือน ตัวเลื่อนกราไฟท์ HZ-JSP มีจำหน่ายในความกว้างตั้งแต่ 28 มม. ถึง 150 มม. และความยาวตั้งแต่ 75 มม. ถึง 350 มม.

• ความคลาดเคลื่อนของรูเจาะ: F7 สำหรับปลอกตรง โดยมีแบบหน้าแปลนที่จัดอยู่ในประเภทพอดีเดียวกัน
• เส้นผ่านศูนย์กลางภายนอก: m6 สำหรับการสวมอัดเข้ากับตัวเครื่อง
• ความคลาดเคลื่อนของความยาว: −0.30 ถึง −0.10 มม. สำหรับปลอกตรงมาตรฐาน
• รูปแบบปลั๊กกราไฟท์: การกระจายมาตรฐานหรือปรับตามโซนโหลดและประเภทการเคลื่อนไหว
• ตัวเลือกหน้าแปลน: หน้าแปลนธรรมดา หน้าแปลนลบมุม หรือหน้าแปลนพร้อมรูยึด
• การตกแต่งพื้นผิว: รูกลึงและ OD พร้อมร่องน้ำมันหรือรูหล่อลื่นที่เป็นอุปกรณ์เสริม

นอกจากนี้เรายังผลิตผลิตภัณฑ์หล่อลื่นในตัวเองที่เกี่ยวข้อง เช่น ตลับลูกปืนหล่อลื่นในตัวเอง HZ-10 และตลับลูกปืนหล่อลื่นขอบเขต HZ-20 เมื่อโครงการต้องการตลับลูกปืนประเภทผสมจากซัพพลายเออร์รายเดียว

ความพอดีของแอปพลิเคชันและเงื่อนไขของกระบวนการ

ปลอกทองแดงกราไฟท์ HZ-JDB ถูกใช้ในกรณีที่ไม่สามารถรักษาช่วงเวลาการหล่อลื่นได้อย่างน่าเชื่อถือ กราไฟท์ที่ฝังไว้จะให้ฟิล์มหล่อลื่นที่เป็นของแข็งอย่างต่อเนื่อง ดังนั้นตลับลูกปืนจึงยังคงทำงานในสภาวะที่มีฝุ่น แห้ง หรือมีความร้อนสูง ตำแหน่งทั่วไป ได้แก่ สายการผลิตยานยนต์และหัวรถจักร การเชื่อมต่อกังหัน การทำงานของอ่างเก็บน้ำและประตูอุบัติเหตุ เครื่องจักรพลาสติก อุปกรณ์ต่อพ่วงเครื่องเจาะ และแกนหมุนของเครื่องจักรในการก่อสร้าง

สำหรับการเคลื่อนที่ที่มีภาระสูง เป็นระยะๆ หรือการแกว่ง เมทริกซ์โลหะผสมทองแดงจะรับแรงอัด ในขณะที่กราไฟท์จะช่วยลดแรงเสียดทานที่พื้นผิวสัมผัส การนำความร้อนของทองแดงช่วยกระจายความร้อนที่เกิดขึ้นที่ส่วนต่อประสานของแบริ่ง ซึ่งสนับสนุนการทำงานที่มั่นคงในอุปกรณ์ที่ใช้งานต่อเนื่อง

การควบคุมคุณภาพและการยอมรับ

โรงงานของเราดำเนินงานภายใต้ระบบการจัดการคุณภาพและได้รับใบรับรอง IATF16949 สำหรับการจัดหายานยนต์ เราตรวจสอบโลหะผสมทองแดงที่เข้ามา ควบคุมการวางตำแหน่งของปลั๊กกราไฟท์ และตรวจสอบรู OD และความยาวเทียบกับแบบร่างก่อนบรรจุ สำหรับคำสั่งซื้อโครงการ เราสามารถจัดหาบันทึกการตรวจสอบขนาดและใบรับรองวัสดุพร้อมกับการจัดส่งได้

การทดสอบการยอมรับโดยทั่วไปจะครอบคลุมถึงความพอดี สภาพพื้นผิว การกระจายตัวของกราไฟท์ และการตรวจสอบรันอินตามตัวอย่าง ในกรณีที่จำเป็น เราตกลงแผนการตรวจสอบกับลูกค้าก่อนการผลิต เพื่อให้บูชที่ส่งมอบตรงกับแบบและสภาพการทำงาน

ข้อมูลที่เราใช้กำหนดค่าโซลูชันของคุณ

เพื่อเตรียมข้อเสนอปลอกทองแดงกราไฟท์ HZ-JDB ที่เหมาะสม เราจำเป็นต้องมีอินพุตโปรเจ็กต์ต่อไปนี้ ยิ่งข้อมูลสมบูรณ์มากเท่าไร เราก็จะสามารถจับคู่เกรด ขนาด และรูปแบบกราไฟท์ได้แม่นยำมากขึ้นเท่านั้น

• เส้นผ่านศูนย์กลางเพลาและรูตัวเรือน พร้อมระดับความคลาดเคลื่อน
• โหลดในแนวรัศมี โหลดในแนวแกน และทิศทางการเคลื่อนที่ (การหมุน การสั่น หรือเชิงเส้น)
• ช่วงอุณหภูมิในการทำงานและสภาพแวดล้อม (ฝุ่น น้ำ สารเคมี)
• ความเร็วและรอบการทำงาน รวมถึงความถี่ในการสตาร์ท-ดับเครื่อง
• สภาพการหล่อลื่น: แห้ง ทาน้ำมัน จาระบี หรือหล่อลื่นด้วยน้ำ
• ความยาวปลอก ข้อกำหนดของหน้าแปลน และข้อจำกัดในการติดตั้ง
• ปริมาณประจำปีและกำหนดการส่งมอบ
• การวาดหรือตัวอย่าง หากจำเป็นต้องมีโปรไฟล์ที่กำหนดเอง

ส่งรายละเอียดเหล่านี้ผ่านการสอบถามผลิตภัณฑ์ของเรา แล้วเราจะยืนยันเกรด ขนาด และโครงร่างกราไฟท์ที่แนะนำ ตัวอย่างจะถูกผลิตใน 3 วัน และผลผลิตรายวันของเราสูงถึง 500,000 ชิ้นทั่วทั้งแนวตลับลูกปืนแบบหล่อลื่นในตัวเอง

การติดตั้ง การบำรุงรักษา และการบริการ

บูช HZ-JDB ได้รับการติดตั้งโดยการกดให้พอดีกับตัวเครื่อง เส้นผ่านศูนย์กลางภายนอก m6 และรู F7 ทำให้เกิดการรบกวนที่จำเป็นในการยึดปลอกโดยไม่ต้องมีตัวยึดเพิ่มเติม สำหรับประเภทหน้าแปลน ที่นั่งของหน้าแปลนจะหันเข้าหาหน้าตัวเรือนและป้องกันการเคลื่อนตัวของแนวแกน เราขอแนะนำให้ใช้การลบมุมแบบตะกั่วบนรูตัวเรือนเพื่อหลีกเลี่ยงไม่ให้ปลั๊กกราไฟท์เสียหายระหว่างการประกอบ

เมื่อติดตั้งแล้ว ตลับลูกปืนไม่จำเป็นต้องหล่อลื่นตามปกติ การตรวจสอบการบำรุงรักษามุ่งเน้นไปที่ความลึกของการสึกหรอ สภาพพื้นผิวของเพลา และสัญญาณของความร้อนสูงเกินไป เนื่องจากฟิล์มกราไฟท์สามารถต่ออายุได้เอง บุชชิ่งจึงยังคงทำงานต่อไปแม้ว่าฟิล์มสารหล่อลื่นเริ่มแรกจะถูกรบกวนก็ตาม การเปลี่ยนทดแทนเป็นไปตามขั้นตอนการสวมอัดแบบเดียวกัน และเราจัดหาบุชชิ่งสำรองให้กับแบบต้นฉบับ

คำถามที่พบบ่อย

ความแตกต่างระหว่าง HZ-JDB และ HZ-JFB คืออะไร?

HZ-JDB เป็นปลอกทรงกระบอกตรงสำหรับรับแรงในแนวรัศมี HZ-JFB เพิ่มหน้าแปลนในตัวซึ่งระบุตำแหน่งของตลับลูกปืนในแนวแกนและกระจายโหลดไปยังพื้นที่ตัวเรือนที่ใหญ่ขึ้น ทั้งสองใช้หลักการหล่อลื่นในตัวเองด้วยทองแดง-กราไฟท์แบบเดียวกัน

บูช HZ-JDB สามารถทำงานแห้งสนิทได้หรือไม่?

ใช่. กราไฟท์แบบฝังให้การหล่อลื่นที่มั่นคง ดังนั้นตลับลูกปืนจึงทำงานโดยไม่ต้องใช้น้ำมันหรือจาระบี การทำงานแบบแห้งเป็นเรื่องปกติในตำแหน่งที่มีฝุ่น อุณหภูมิสูง หรือไม่สามารถเข้าถึงได้ ซึ่งการหล่อลื่นอาจไม่สามารถทำได้

ฉันควรเลือกเกรดใดสำหรับงานรับน้ำหนักสูงและอุณหภูมิสูง

JDB-1 รองรับงานโหลดสูงทั่วไปได้สูงถึง 100 N/mm² และ 300 °C JDB-5 รองรับน้ำหนักได้มากถึง 250 N/mm² สำหรับการยกของหนัก แต่ไม่รองรับน้ำ กรด หรือด่าง JDB-2 และ JDB-4 ครอบคลุมตำแหน่งโหลดต่ำและมีอุณหภูมิสูง

คุณผลิตขนาดและรูปแบบกราไฟท์ที่กำหนดเองหรือไม่?

เราตัดเฉือนรู ความยาว หน้าแปลน และการกระจายกราไฟท์แบบกำหนดเองจากแบบของลูกค้า ขนาดเมตริกมาตรฐานครอบคลุมรู 8–150 มม. สำหรับปลอกตรง และ 10–120 มม. สำหรับประเภทหน้าแปลน โดยมีขนาดเพิ่มเติมตามคำขอ

คุณต้องการข้อมูลอะไรบ้างสำหรับใบเสนอราคา?

ขนาดเพลาและตัวเรือน น้ำหนักบรรทุก ความเร็ว อุณหภูมิ สภาพการหล่อลื่น ปริมาณ และกำหนดการส่งมอบ รูปวาดหรือตัวอย่างช่วยให้เรายืนยันการกำหนดค่าที่แน่นอนได้ เราตอบคำถามภายใน 12 ชั่วโมงของวันทำการ

บุชชิ่งบรรจุและจัดส่งอย่างไร?

บุชชิ่งได้รับการบรรจุไว้เพื่อปกป้องพื้นผิวเครื่องจักรและปลั๊กกราไฟท์ระหว่างการขนส่ง เรายืนยันขอบเขตการบรรจุ การติดฉลาก และการจัดส่งตามคำสั่งซื้อ และอาจรวมถึงบันทึกการตรวจสอบและใบรับรองวัสดุสำหรับการจัดส่งโครงการ
