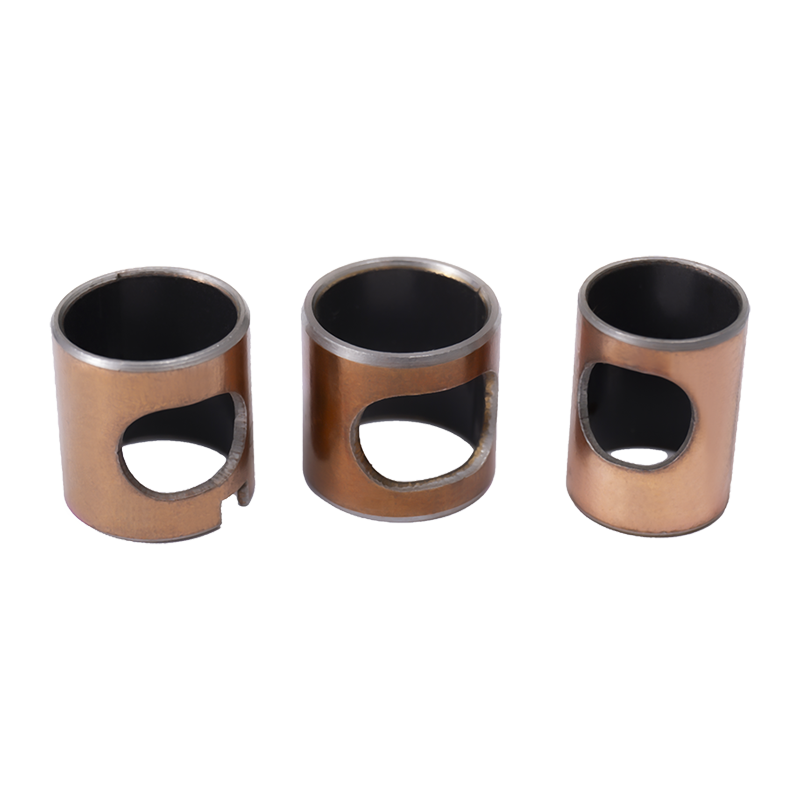

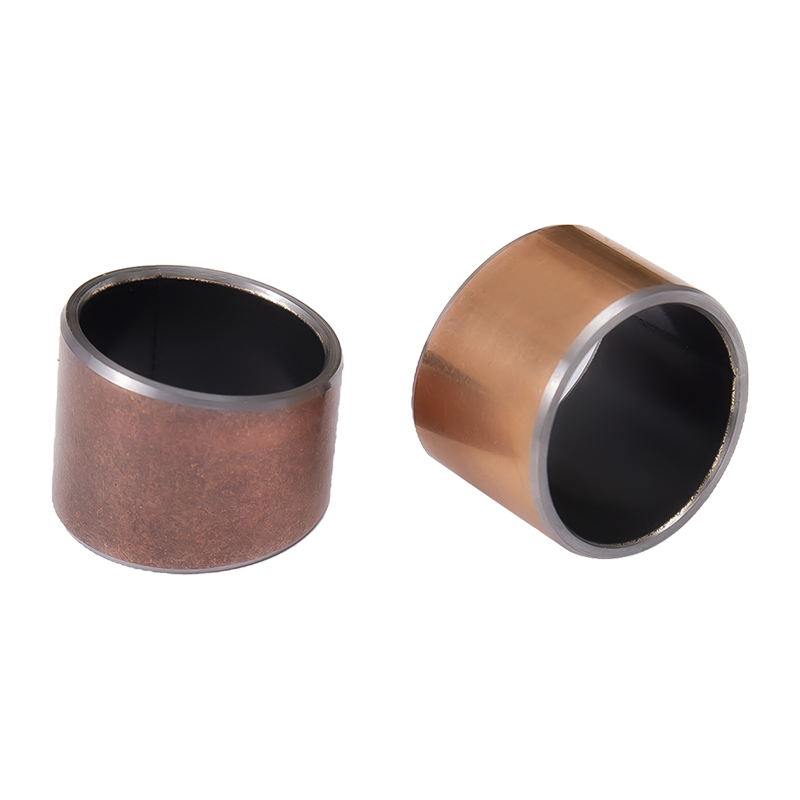

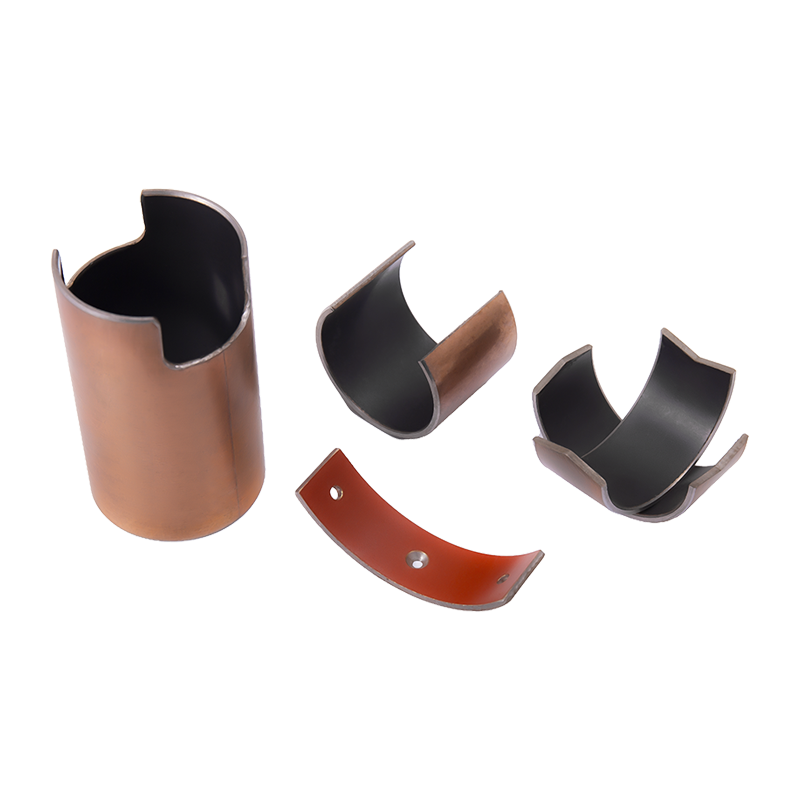

ตลับลูกปืนหล่อลื่นในตัวที่ทำจากเหล็ก HZ10 Type 1

คุณสมบัติของวัสดุ

ตลับลูกปืนหล่อลื่นตัวเองของเหล็กกล้าคาร์บอน HZ1O ใช้แผ่นเหล็กคาร์บอนต่ำคุณภาพสูงเป็นฐาน บรอนซ์เผาที่มีรูพรุนเป็นชั้นระหว่างชั้นและสารประกอบของ PTFE และตะกั่วเป็นพื้นผิว โดยมีคุณสมบัติการหล่อลื่นในตัวที่ดี การสึกหรอต่ำ แรงเสียดทานต่ำ ลักษณะการเลื่อนที่ดี เสียงรบกวนต่ำ

ลักษณะการใช้งาน

ค่าสัมประสิทธิ์การเสียดสีและประสิทธิภาพการเสียดสีแห้งที่ดี

หล่อลื่นได้เองและไม่ต้องบำรุงรักษา

เหมาะสำหรับการเคลื่อนไหวเชิงเส้น การแกว่ง และการหมุน

ไม่ลื่นหรือคลานระหว่างการทำงาน

ใช้กับเครื่องพิมพ์ เครื่องจักรสิ่งทอ อุปกรณ์ออกกำลังกาย ฯลฯ

ทองแดงเผาที่มีรูพรุนของเหล็กกล้าคาร์บอนต่ำ PTFE/ตัวเติมแบบธรรมดา (สีดำ)

พารามิเตอร์ทางเทคนิค

ตัวบ่งชี้ลักษณะ	หน่วย	แรงเสียดทานแบบแห้ง	แรงเสียดทานของการหล่อลื่นขอบเขต	การหล่อลื่นฟิล์มน้ำมัน
โหลดแบบไดนามิกสูงสุด	เมปา	140	140	140
โหลดคงที่สูงสุด	เมปา	250	250	250
อุณหภูมิในการทำงาน	℃	-200~ 280	-200~ 280	-200~ 280
ความเร็วเชิงเส้นสูงสุด	เมตร/วินาที	2.5	5.0	5.0
ค่า PV สูงสุด	เมตร/วินาที·Mpa	การทำงานต่อเนื่อง 1.8 การทำงานไม่ต่อเนื่อง 3.6	5.0	60.0
ค่าสัมประสิทธิ์แรงเสียดทาน		0.08~0.20	0.04~0.12	0.02~0.08

คุณสมบัติการใช้งาน

1. ทำงานภายใต้สภาวะไร้น้ำมันหรือน้ำมันน้อยที่สุด ไม่ต้องบำรุงรักษาหรือต้องการการบำรุงรักษาเพียงเล็กน้อย
2. ต้านทานการขัดถู ค่าสัมประสิทธิ์แรงเสียดทานต่ำอายุการใช้งานยาวนาน
3.การดำเนินงานใน-195 ℃~ 280C
4. การซ่อมที่ดี เสียงรบกวนต่ำ ไม่เป็นมลภาวะ
5. ผนังบาง. แสงซึ่งสามารถลดเครื่องให้เล็กลงได้
6. สร้างฟิล์มถ่ายโอนระหว่างการทำงานเพื่อปกป้องเพลา
7. ความต้องการเพลาต่ำแม้จะไม่มีการรักษาความแข็งผิวก็ตาม ซึ่งช่วยลดต้นทุนของส่วนประกอบการผสมพันธุ์
8. ไม่มีการดูดซึมวาตาร์/น้ำมัน ค่าสัมประสิทธิ์อารมณ์ความร้อนเล็กน้อย การนำความร้อนที่ดีและความเสถียรของขนาด
9. ด้านหลังแถบเหล็กสามารถชุบโลหะต่างๆได้ ป้องกันการกัดกร่อน ปัจจุบันผลิตภัณฑ์นี้ใช้ในส่วนประกอบการเลื่อนของเครื่องจักรต่างๆ เช่น เครื่องจักรอัตโนมัติ ปั๊มลูกสูบ ปั๊มเกียร์ เครื่องจักรสิ่งทอ เครื่องด้านอัตโนมัติเครื่องฉีด กีฬา เครื่อง อุปกรณ์สำนักงาน ฯลฯ

โครงสร้างวัสดุ

1. PTEE พร้อมตะกั่ว 0.01~0.03 มม
2. สีบรอนซ์มีรูพรุน 0.2~0.3 มม
3. แผ่นรองเหล็ก 0.7~2.3
4. ชุบดีบุก 0.005 มม. หรือชุบทองแดง 0.008 มม

นอกเหนือจากที่กล่าวมาข้างต้น HZ ยังพัฒนา HZ-1T ซึ่งสามารถนำไปใช้กับปั๊มเกียร์และปั๊มลูกสูบภายใต้ความเร็วสูง แรงดันสูง และการหล่อลื่นของเหลว และความเร็วเชิงเส้นสามารถเข้าถึง 1Om/s PV ซึ่งสูงถึง 60N/mm²*m/s

วันที่ทางเทคนิค

ดัชนีประสิทธิภาพ	ข้อมูล
พี แม็กซ์ ความสามารถในการรับน้ำหนัก P	140N/ตร.มม
แรงเสียดทาน Coef μ	0.04~0.20
อุณหภูมิในการทำงาน	-190°C~ 280°C
ค่า PV สูงสุด	(ชีลด์) 3.6N/มม.²·เมตร/วินาที
ค่า PV สูงสุด	(น้ำมัน)3.6N/มม.²·เมตร/วินาที

ZH10 แบริ่งหล่อลื่นตัวเองขนาดเมตริกมาตรฐาน (ตามมาตรฐาน ดีIN1494)

-0.020
24-0.041

ง	ดี	เส้นผ่านศูนย์กลางเพลา f7	ที่อยู่อาศัย H7	ความหนาของผนัง		f1	f2	0 L-0.040
ง	ดี	เส้นผ่านศูนย์กลางเพลา f7	ที่อยู่อาศัย H7	นาที	สูงสุด	f1	f2	6	8	10	12	15	20	25	30	40	50
6	8	-0.013 6-0.028	8 0.015	0.980	1.005	0.6	0.3	0606	0608	0610
8	10	-0.013 8 -0.028	10 0.015					0806	0808	0810	0812	0815
10	12	-0.016 10-0.034	12 0.018					1006	1008	1010	1012	1015	1020
12	14	-0.016 12-0.034	14 0.018					1206	1208	1210	1212	1215	1220	1225
13	15	-0.016 13-0.034	15 0.018							1310			1320
14	16	-0.016 14-0.034	16 0.018							1410	1412	1415	1420	1425
15	17	-0.016 15-0.034	17 0.018							1510	1512	1515	1520	1525
16	18	-0.016 16-0.034	18 0.018							1610	1612	1615	1620	1625
17	19	-0.016 17-0.034	19 0.021							1710	1712		1720
18	20	-0.016 18-0.034	20 0.021							1810	1812	1815	1820	1825
20	23	-0.020 20-0.041	23 0.021	1.475	1.505	0.6	0.4			2010	2012	2015	2020	2025	2030
22	25	-0.020 22-0.041	25 0.021							2210	2212	2215	2220	2225	2230
24	27	27 0.021									2415	2420	2425	2430
25	28	-0.020 25-0.041	28 0.021							2510	2512	2515	2520	2525	2530	2540	2550
28	32	-0.020 28-0.041	32 0.025	1.970	2.005	1.2	0.4					2815	2820	2825	2830	2840
30	34	-0.020 30-0.041	34 0.025								3012	3015	3020	3025	3030	3040
32	36	-0.025 32-0.050	36 0.025										3220		3230	3240
35	39	-0.025 35-0.050	39 0.025								3512	3515	3520	3525	3530	3540	3550
38	42	-0.025 38-0.050	42 0.025									3815			3830	3840
40	44	-0.025 40-0.050	44 0.025								4012		4020	4025	4030	4040	4050

หมายเหตุ: ขนาดแบริ่งนอกเหนือจากขนาดที่กล่าวมาข้างต้นสามารถปรับแต่งและผลิตได้ ลูกค้ากรุณาระบุขนาดให้เราด้วย

ZH10 แบริ่งหล่อลื่นตัวเองขนาดเมตริกมาตรฐาน (ตามมาตรฐาน ดีIN1494)

ง	ดี	ขนาดเส้นผ่านศูนย์กลางเพลา f7	ที่อยู่อาศัย H7	ความหนาของผนัง		f1	f2	0 L-0.040
ง	ดี	ขนาดเส้นผ่านศูนย์กลางเพลา f7	ที่อยู่อาศัย H7	นาที	สูงสุด	f1	f2	20	25	30	40	50	60	70	80	100	115
45	50	_-0.025 45 _-0.050	50 ^0.025	2.46	2.505	1.8	0.6	4520	4525	4530	4540	4550
50	55	_-0.025 50 _-0.050	55 ^0.030					5020		5030	5040	50505060
55	60	_-0.030 55 _-0.060	60 ^0.030							5530	5540	5550	5560
60	65	_-0.030 60 _-0.060	65 ^0.030							6030	6040	6050	6060	6070
65	70	_-0.030 60- _0.060	70 ^0.030							6530	6540	6550	6560	6570
70	75	_-0.030 70- _0.060	75 ^0.030								7040	7050	7060	7070	7080
75	80	75 _-0.030	80 ^0.035							7530	7540	7550	7560	7570	7580
80	85	80 _-0.035	85 ^0.035	2.44	2.49	1.8	0.6				8040	8050	8060	8070	8080	80100
85	90	85 _-0.035	90 ^0.035								8540		8560		8580	85100
90	95	90 _-0.035	95 ^0.035								9040	90509060			9080	90100
95	100	95 _-0.035	100 ^0.035									9550	9560		9580	95100
100	105	100 _-0.035	105 ^0.035									10050	10060		10080		100115
105	110	105 _-0.035	110 ^0.035										10560		10580		105115
110	115	110 _-0.035	115 ^0.035										11060		11080		110115
120	125	120 _-0.040	125 ^0.040	2.415	2.465	1.8	0.6						12060		12080	120100
125	130	125 _-0.040	130 ^0.040										12560			125100	125115
130	135	130 _-0.040	135 ^0.040										13060		13080	130100
140	145	140 _-0.040	145 ^0.040										14060		14080	140100
150	155	150 _-0.040	155 _0.040										15060		15080	150100
160	165	160 _-0.040	165 ^0.040										16060		16080	160100	160115
180	185	180 _-0.046	185 ^0.046	2.415	2.465	1.8	0.6								18080	180100
190	195	190 _-0.046	195 ^0.046												19080	190100
200	205	200 _-0.046	205 ^0.046												20080	200100
220	225	220 _-0.046	225 ^0.046										20060		22080	220100
250	255	250 _-0.046	255 ^0.052	2.415	2.465	1.8	0.6								25080	250100
260	265	260 _-0.052	265 ^0.052												26080	260100
280	285	280 _-0.052	285 ^0.052												28080	280100
300	305	300 _-0.052	305 ^0.052
