บูชไกด์บอล HZ-FZ

ภาพรวมผลิตภัณฑ์

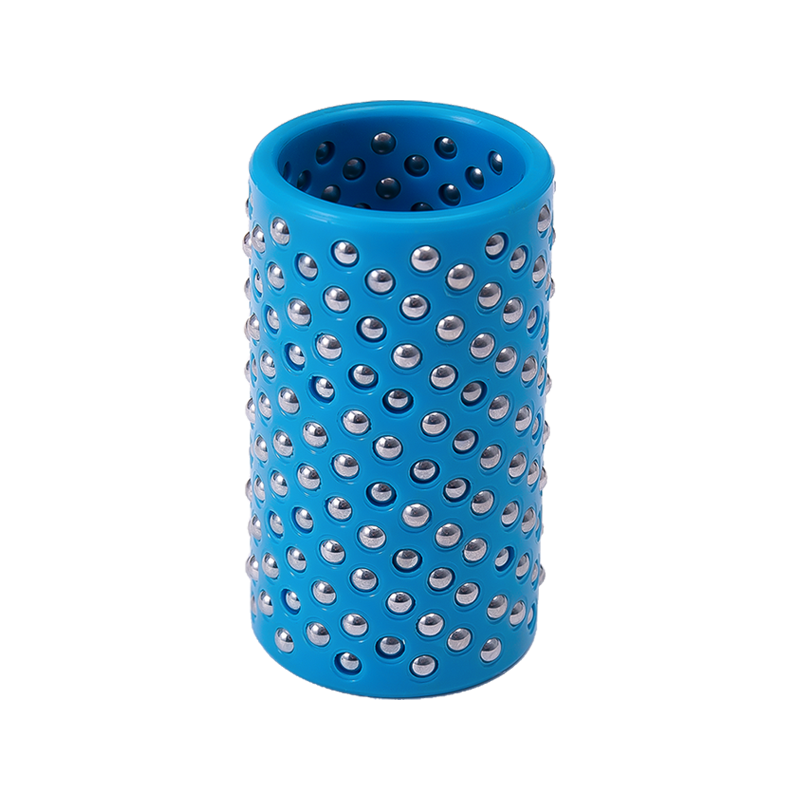

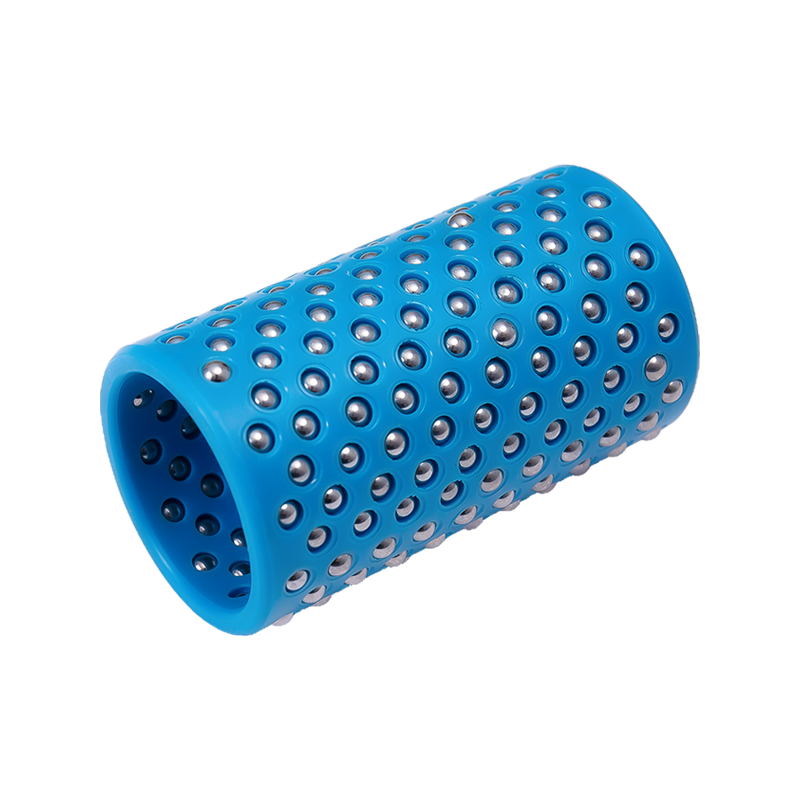

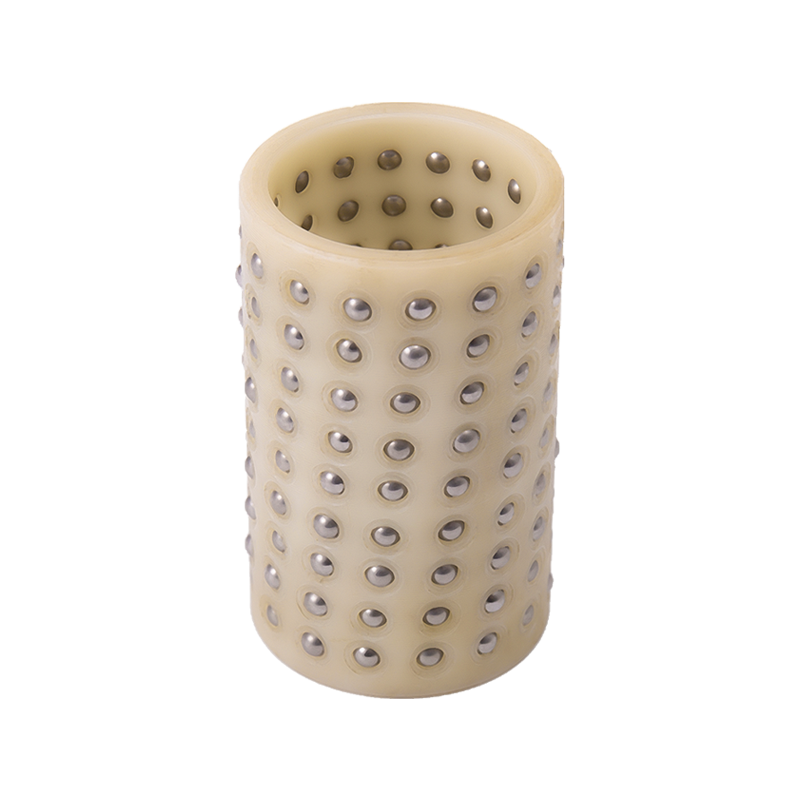

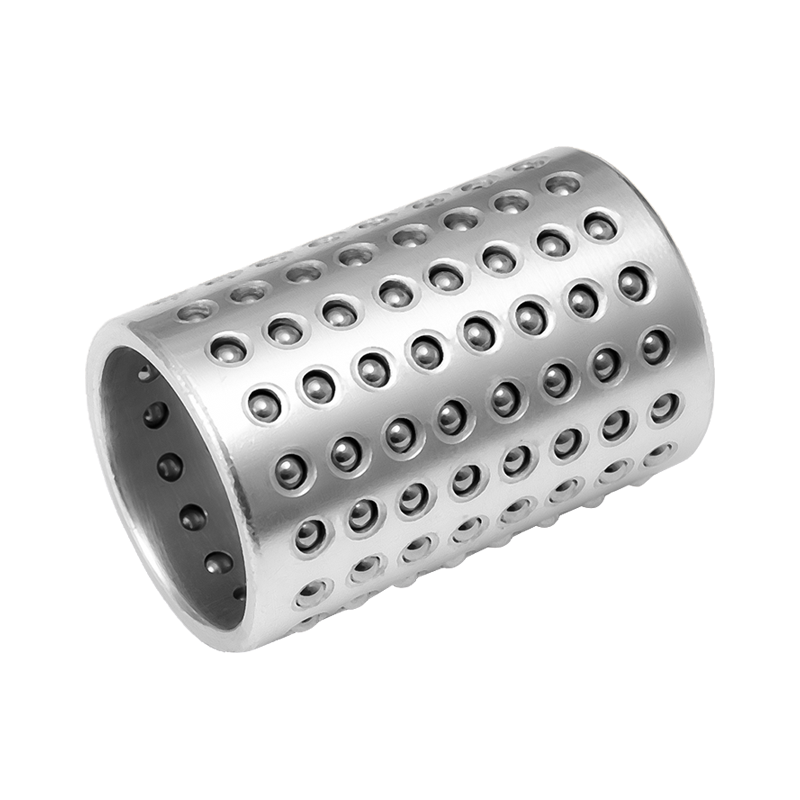

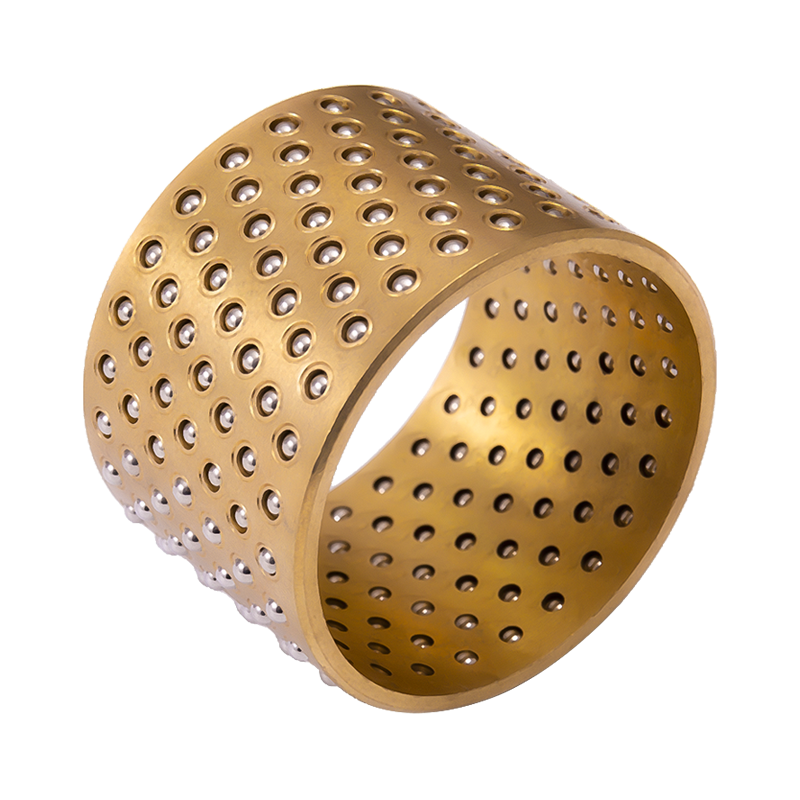

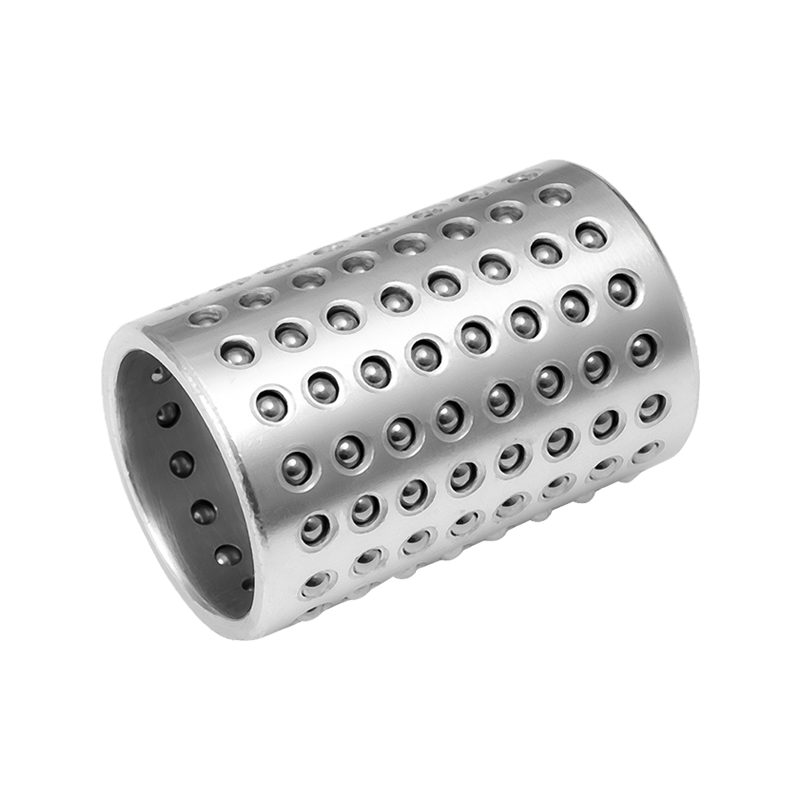

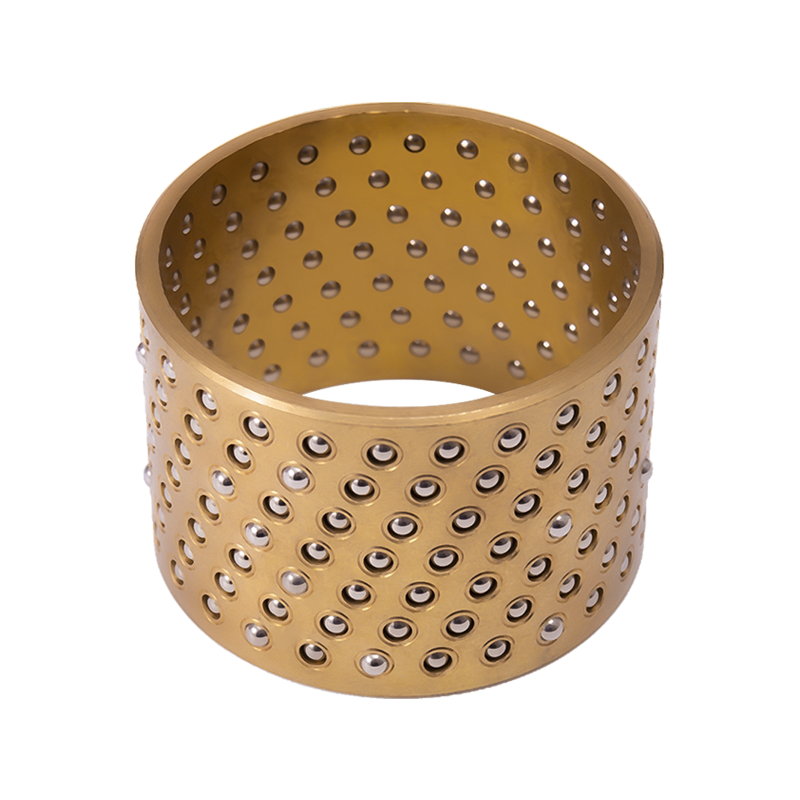

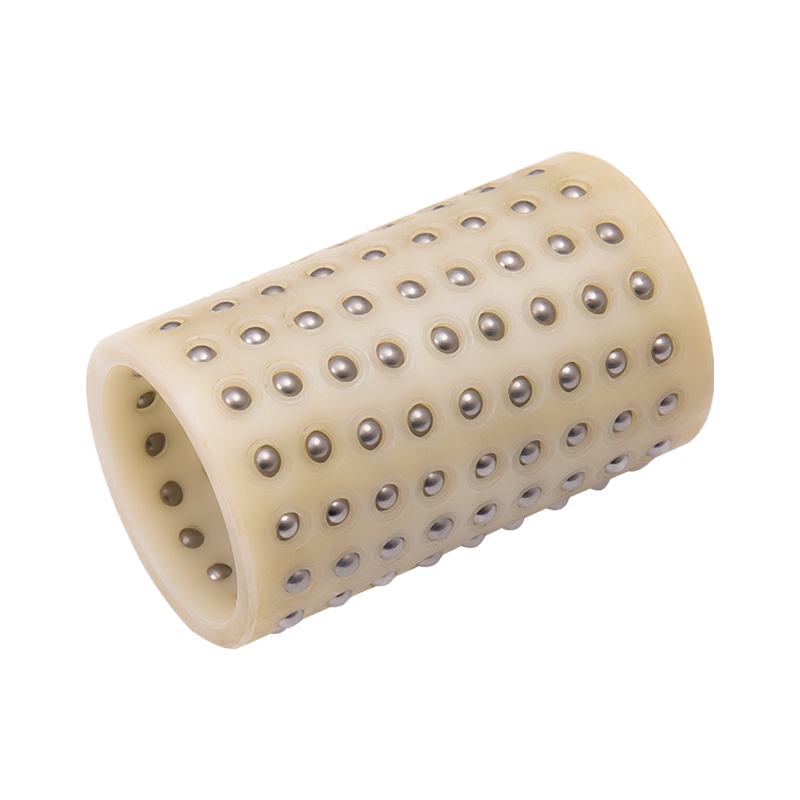

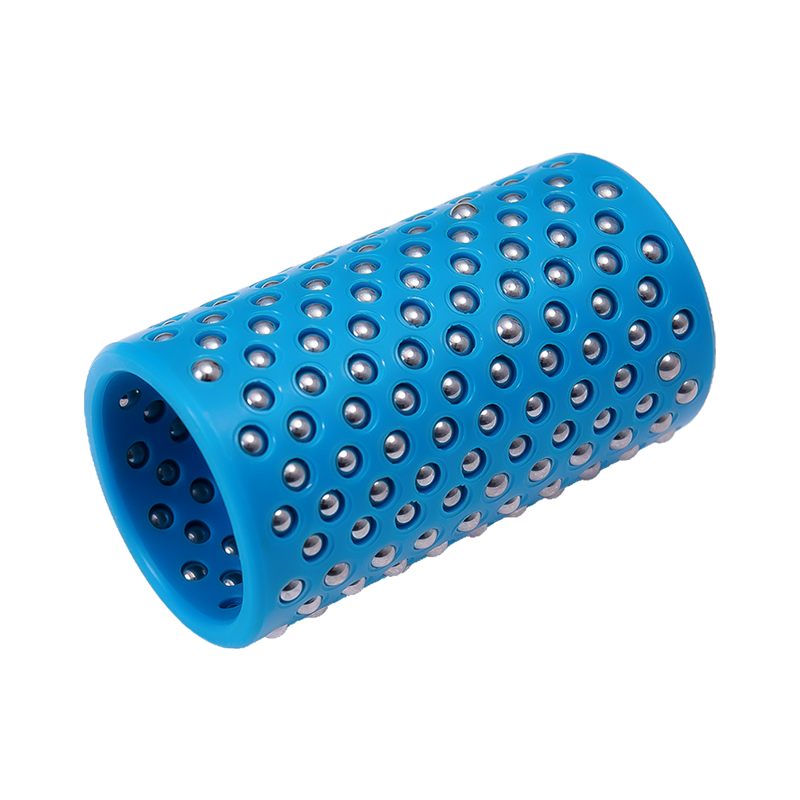

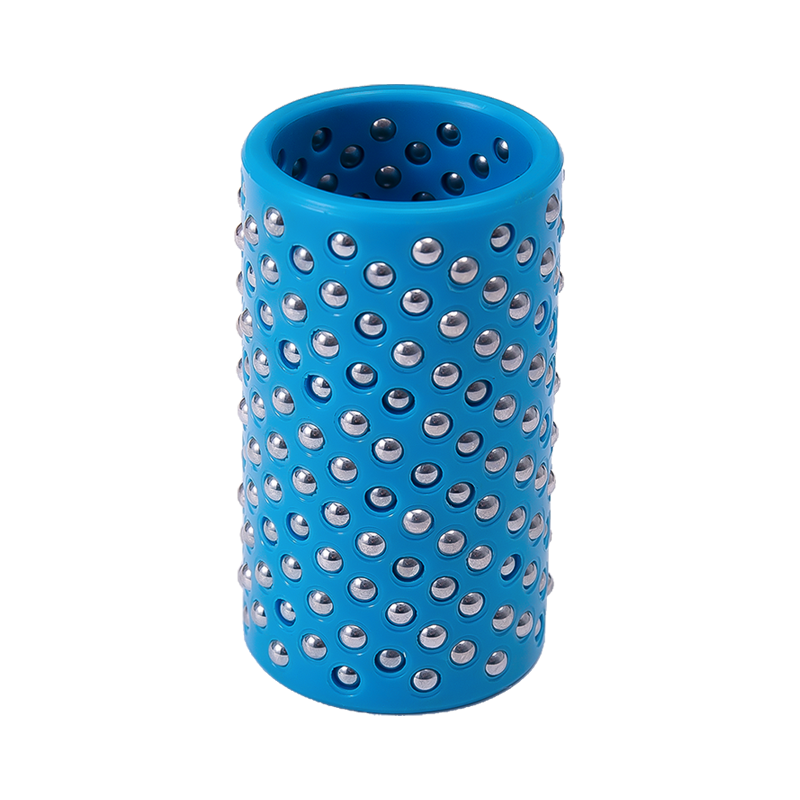

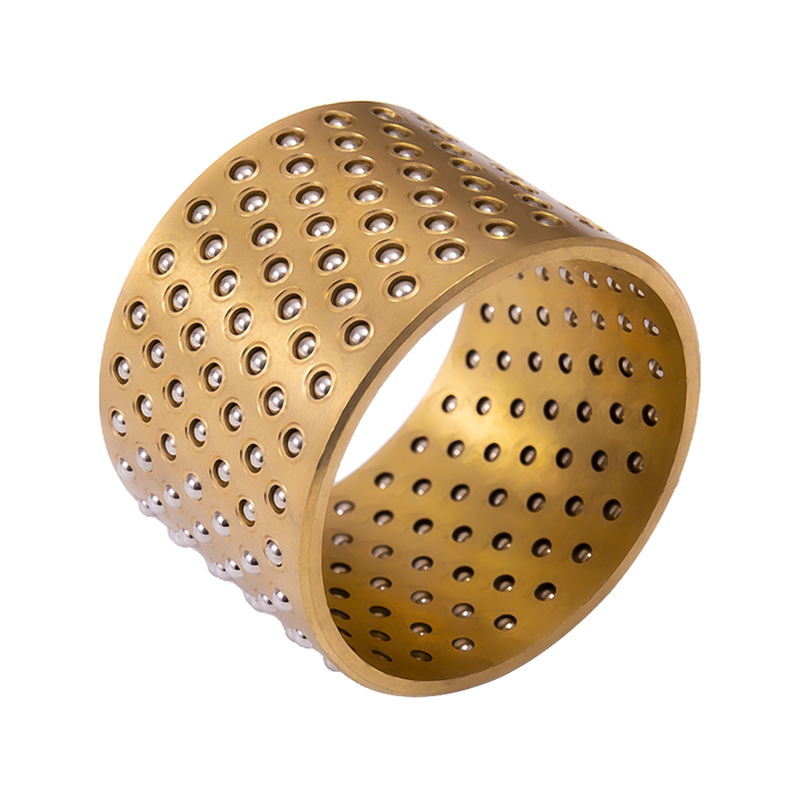

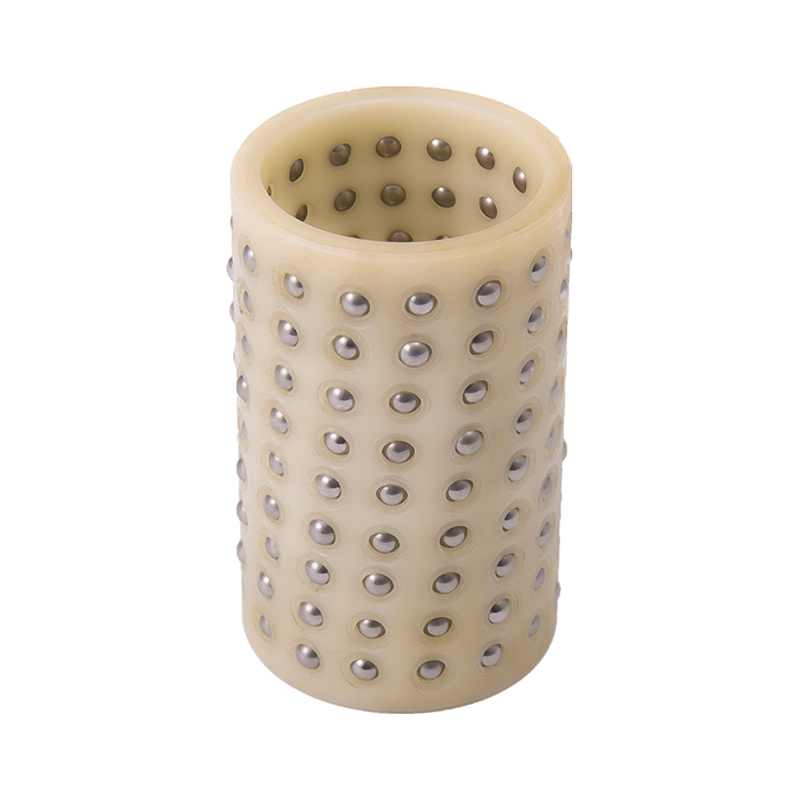

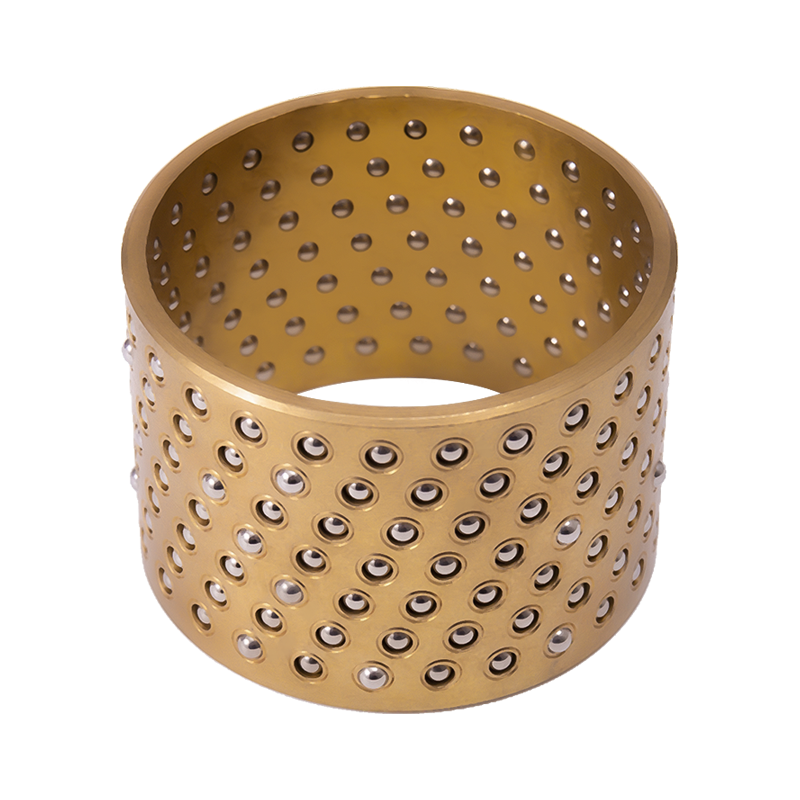

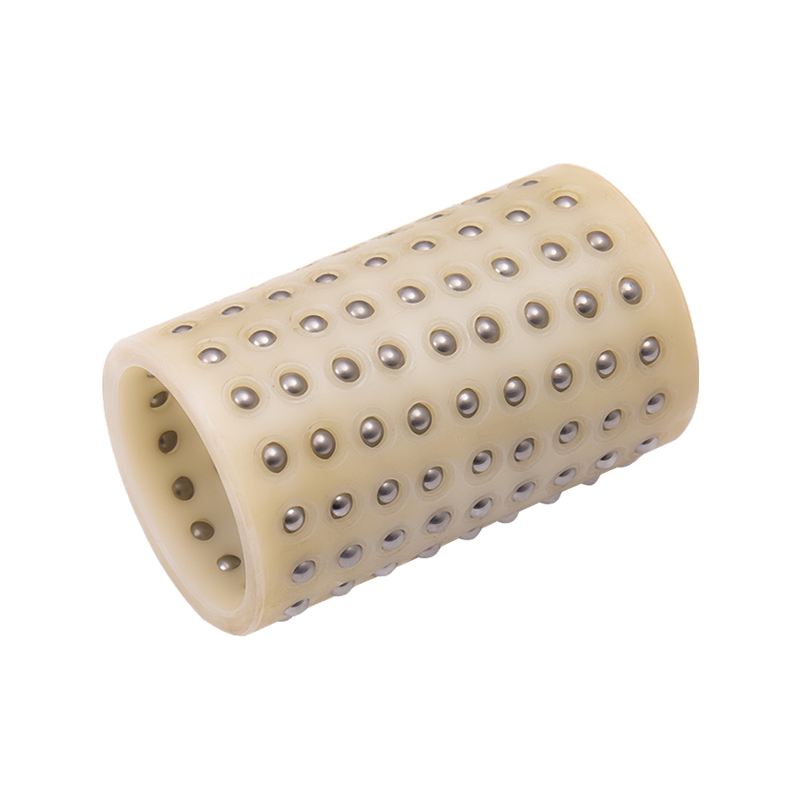

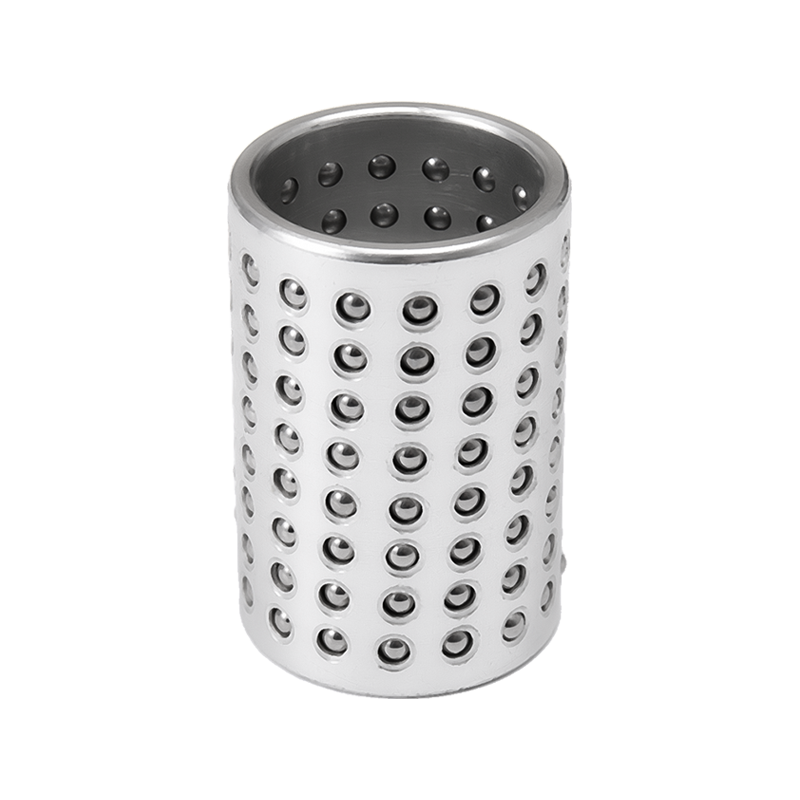

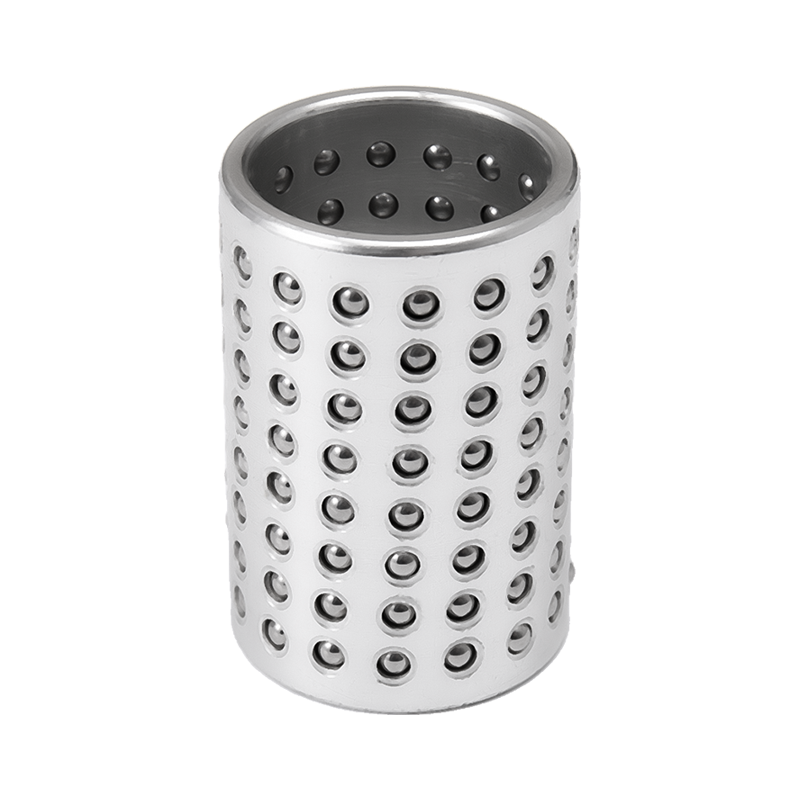

FZH.FZL.FZP.รีเทนเนอร์บอลเป็นแบบทองแดง อลูมิเนียม ฐาน POM พวกเขาเจาะรูปกติและฝังลูกเหล็กเข้าไป งานฝีมือแบบใหม่จะป้องกันไม่ให้ลูกบอลหลุดจากเก่า เนื่องจากเส้นผ่านศูนย์กลางของลูกบอลมีขนาดใหญ่กว่าความหนาของรีเทนเนอร์ ดังนั้นจึงจะหันหน้าเข้าหากันโดยตรงด้วยไกด์บุช 90° ซึ่งจะทำให้การจับคู่ที่มีความแม่นยำสูงในขณะนี้ รายการซีรีย์รีเทนเนอร์บอลได้รับการออกแบบให้หมุนบนเสา เช่นเดียวกับการรักษาการเคลื่อนที่ในแนวตั้ง เราเชื่อว่าสิ่งนี้จะทำให้คุณได้รับประโยชน์จากการเพิ่มความแม่นยำ

ข้อได้เปรียบและการใช้งาน

เนื่องจากงานฝีมือแบบดั้งเดิมมีความไม่พอใจระหว่างบุชชิ่งกับเสา และค่าสัมประสิทธิ์แรงเสียดทานก็สูงกว่า ตอนนี้เราได้เปลี่ยนวิธีการทำงานเป็นบูชลูกเหล็กแบบเผชิญหน้าโดยตรง ดังนั้นความแม่นยำจึงได้รับการปรับปรุง ประกอบด้วยทั้งลูกกลิ้งแบบแอคทีฟและค่าสัมประสิทธิ์แรงเสียดทานต่ำ ปัจจุบันมีการใช้กันอย่างแพร่หลายในเครื่องเจาะ เครื่องแม่พิมพ์ เครื่องจักรที่มีความแม่นยำสูงซึ่งต้องการการหมุนและการเคลื่อนที่ในแนวตั้ง

ร้องขออะไหล่ที่ติดตั้งแล้ว

1. บูชไกด์: วัสดุ GCrI5, YB9, การรักษาความร้อน ฮRC62-66, สภาพทางเทคนิคตาม GB / T12446. คำขอ 0.01-0.02 มม. ความหยาบของพื้นผิวคือ
2. แนวทางโพสต์: MATRIAลGCrI5, YB9, HEA ความหยาบของพื้นผิวคือ

3. การทดสอบขนาด: ได้รับการทดสอบโดยไมโครมิเตอร์ภายนอกและไดอัลเกจตามปกติ คำขอ Ymax (Ymax 2ง ' -ดีmin) 0.01-0.02 มม.

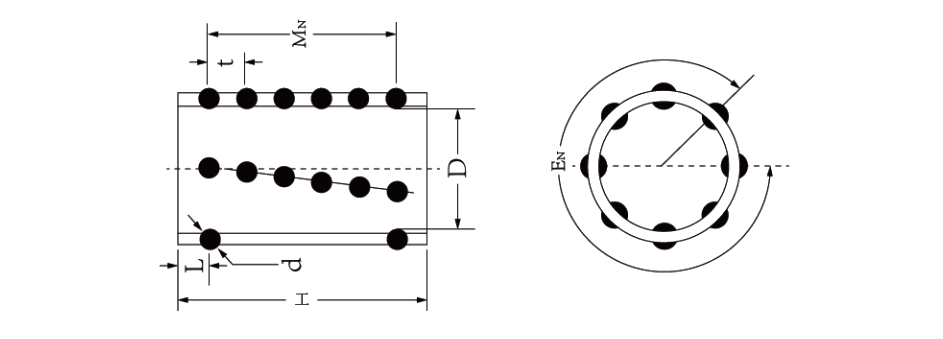

การกำหนด	D	H	d	TH	มน	ลูกบอล	ที	L
ศ.ศ.(*)1950	19	50	3	12	8	96	5.5	5.75
ศ.ศ.(*)1960	19	60			10	120		5.25
FZ(*)2050	20	50			8	96		5.75
ศ.ศ.(*)2060	20	60			10	120		5.25
สหรัฐอเมริกา(*)2250	22	50		14	8	112		5.75
สหรัฐอเมริกา(*)2260	22	60			10	140		5.25
FZ(*)2360	23	60			10	208		5.25
FZ(*)2475	24	75		16	13	128		4.50
ศร(*)2550	25	50			8	112		5.75
ศร(*)2560		60			10	160		5.25
ศร(*)2575		75			13	208		4.50
FZ(*)2775	27	75			13	208		4.50
สหรัฐอเมริกา(*)2860	28	60	4	14	8	112	6.5	7.25
FZ(*)2875	28	75			11	154		5.00
สหรัฐอเมริกา(*)3060	30	60			8	112		7.25
สหรัฐอเมริกา(*)3075	30	75			11	154		5.00
สหรัฐอเมริกา(*)3260	32	60		16	8	128		7.25
สหรัฐอเมริกา(*)3275		75			11	192		5.00
สหรัฐอเมริกา(*)3390		90			13	208		6.00
FZ(*)3685	36	85			12	192		6.75
สหรัฐอเมริกา(*)3690	36	90	5		13	208	8.0	6.00
สหรัฐอเมริกา(*)3870	38	70			8	128		7.00
สหรัฐอเมริกา(*)3890	38	90			11	176		5.00
สหรัฐอเมริกา(*)4090	40	90			11	176		5.00
สหรัฐอเมริกา(*)4590	45	90		18	11	198		5.00
FZ(*)45110	45	110		18	13	234		7.00
สหรัฐอเมริกา(*)5090	50	90		20	11	220		5.00
FZ(*)50110	50	110		20	13	260		7.00
สหรัฐอเมริกา(*)6090	60	90		22	11	242		5.00
FZ(*)60110	60	110		22	13	286		7.00
FZ(*)80130	80	130		28	15	420		9.00
