ผู้ผลิตแบริ่งสายพานอ่อน PTFE ลวดตาข่ายลวดทองแดงโรงงาน

HZ-FR แบริ่งสายพานอ่อน PTFE ลวดตาข่ายสีบรอนซ์

ภาพรวมผลิตภัณฑ์

FR เป็นวัสดุคอมโพสิต ทำจากลวดตาข่ายสีบรอนซ์เป็นโครงและหุ้มส่วนผสมของ PTFE และวัสดุป้องกันการสึกหรออื่น ๆ โดยการเผาแบบพิเศษ มีค่าสัมประสิทธิ์แรงเสียดทานต่ำและมีประสิทธิภาพในการต้านทานการสึกหรอได้ดี เนื่องจากมีความยืดหยุ่น มันสามารถทำหน้าที่เป็นฟิล์มแยกระหว่างพื้นผิวเหล็กเสียดสีสองพื้นผิว ในแอปพลิเคชันนี้ ให้ประสิทธิภาพที่เหนือกว่าโดยไม่มีการกวาดล้าง ไม่มีเสียงรบกวน ไม่มีการหล่อลื่นน้ำมัน ไม่มีการบำรุงรักษา และไม่มีมลภาวะ

ขอบเขตการสมัคร

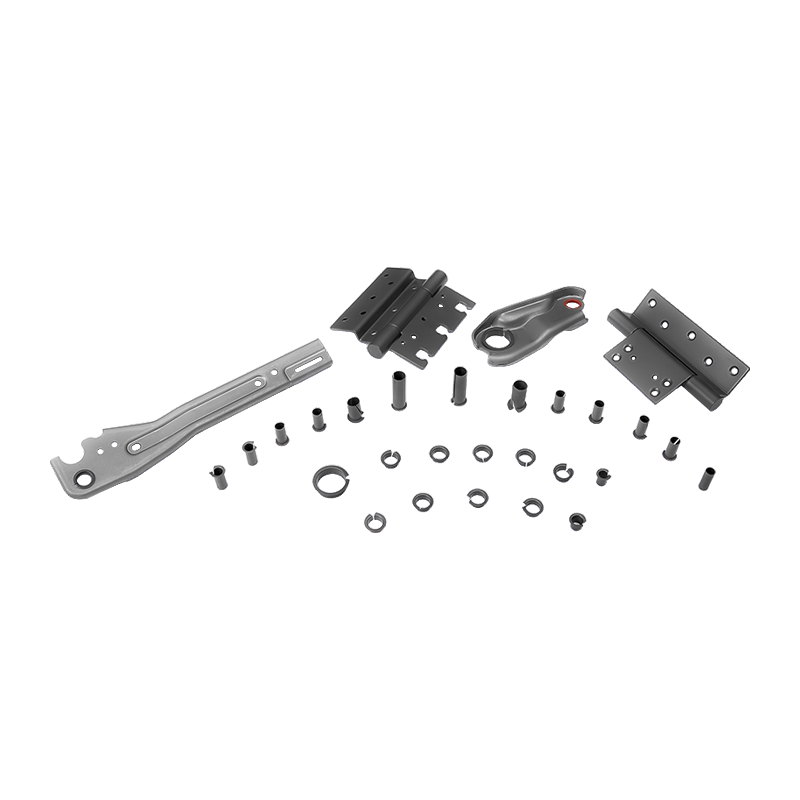

ปัจจุบันมีการใช้กันอย่างแพร่หลายในเครื่องจักรสิ่งทอ ตลับลูกปืนทรงกลม บานพับประตูรถยนต์ และอื่นๆ

วันที่ทางเทคนิค

ดัชนีประสิทธิภาพ	ข้อมูล
ความสามารถในการรับน้ำหนักสูงสุด P	100N/ตร.มม
แรงเสียดทาน Coef μ	0.05-0.20
อุณหภูมิในการทำงาน	40 ℃ ~ 280 ℃
จำกัดความเร็ว V	1.0 ม./วินาที

การสนับสนุนด้านเทคนิค

การเลือกแบริ่ง

บุช HZ ได้พัฒนาวัสดุตลับลูกปืนตามสภาพการทำงานที่แตกต่างกัน ผู้ใช้สามารถเลือกฐานวัสดุตามสภาพแวดล้อมการทำงานของตลับลูกปืน โหลด ความเร็ว การสึกหรอ คำขอความต้านทาน วิธีการเคลื่อนย้าย การติดตั้ง ต้นทุนของวัสดุ ฯลฯ

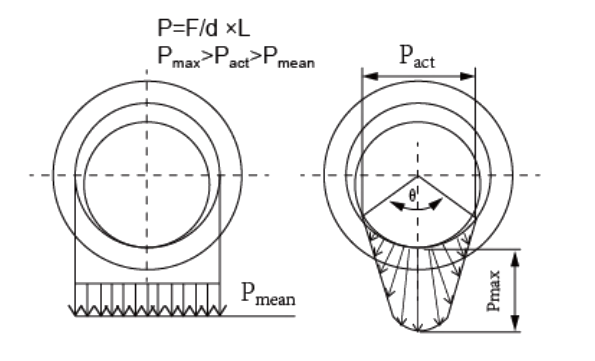

โหลดแบริ่ง

พุ่มไม้ทรงกระบอก、 พุ่มไม้หน้าแปลน / แหวนรองแทง

เป็นปัจจัยในการกวาดล้าง, ลบมุมพุ่มไม้, ร่องน้ำมัน ฯลฯ โหลดจริง (Pact) สูงกว่าทฤษฎีการคำนวณ (Pmean)

ความเร็ว

การเคลื่อนที่แบบหมุน / การเคลื่อนที่แบบสั่น / การเคลื่อนที่แบบลูกสูบ

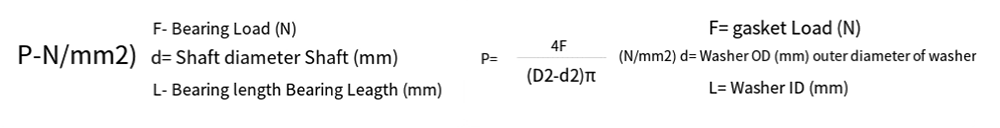

PV=PXV (นิวตัน/มม2xม./วินาที)

PV คือผลคูณของโหลดแบริ่งจำเพาะ p และความเร็วการเลื่อน V ซึ่งเป็นข้อมูลการออกแบบที่สำคัญมาก เราขอแนะนำการออกแบบค่า PV ที่ต่ำกว่าจะทำให้อายุการใช้งานยาวนานขึ้น ไม่เกินค่าสูงสุดด้วย ปริมาณวัสดุ ความเร็ว อุณหภูมิ และต่ำกว่าถ้าเป็นไปได้

การติดตั้งบูชเลื่อนและตัวเรือน

พุ่มไม้ HZ ควรทำความสะอาดด้วยน้ำมันก๊าดหรือน้ำมันดีเซล จุ่มลงในน้ำมันเครื่องแล้วเช็ดให้แห้ง เมื่อติดตั้งบุชเข้ากับตัวเรือน ตรวจสอบให้แน่ใจว่าบุชไม่หมุนในตัวเรือนหรือเคลื่อนที่ในทิศทางตามแนวแกน และในขณะเดียวกันก็ทำให้พื้นผิวด้านนอกสัมผัสกับรูฐานจนสุด โดยทั่วไปจะรับประกันพื้นที่สัมผัสมากกว่า 7o% ดังนั้นเพื่อปรับปรุงความสามารถในการรับน้ำหนักและการถ่ายเทความร้อนจากแรงเสียดทาน พื้นผิวด้านในของบุช HZ ทำจากพลาสติกหล่อลื่นในตัวเอง แผ่นรองเหล็กพื้นผิวด้านนอก ค่าสัมประสิทธิ์การเสียดสีระหว่างเหล็กกับเหล็กมีค่ามากกว่าค่าสัมประสิทธิ์การเสียดสีระหว่างเหล็กกับพลาสติก ดังนั้นเราควรเลือกแบบรัดแน่นแบบเบา เพื่อป้องกันไม่ให้ปลอกเพลาเคลื่อนที่ในฐานเมื่อทำงาน และยังป้องกันไม่ให้รูด้านในเสียรูปและใหญ่เกินไปเนื่องจากขนาดเส้นผ่านศูนย์กลางภายนอกที่แน่นขนาดใหญ่

ควรหลีกเลี่ยงวงกลมด้านนอกของปลอกเพลาในสภาพการทำงานที่มีแรงดันสูง ขอแนะนำสองวิธีที่นี่:

1. เพิ่มเส้นผ่านศูนย์กลางภายนอกของปลอกเพลาและสามารถปรับเทียบการเสียรูปของรูด้านในได้ด้วยแท่งแกนปรับเทียบ

2. เมื่อติดตั้ง ให้ใช้กาวเกลียดออกซิเจน ZY 801 ในตัวเรือนเพื่อเสริมความแข็งแรงในการรวมกันระหว่างปลอกเพลาและรูฐาน

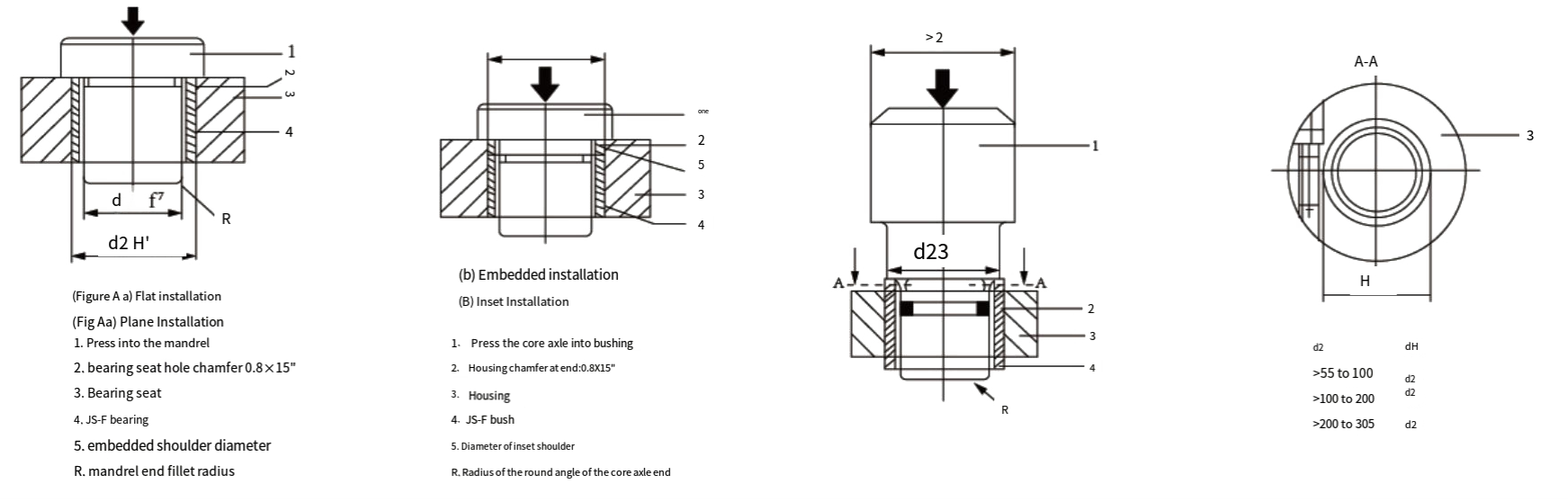

สำหรับบุช (เส้นผ่านศูนย์กลางภายนอก <55 มม.) ให้กดบุชเข้าไปในตัวเรือนอย่างเบามือและระมัดระวังโดยใช้แกนแกนกลางพร้อมด้ามจับ รูปที่ A

สำหรับบุช (เส้นผ่านศูนย์กลางภายนอก>55 มม.) ให้กดบุชเข้าไปในตัวเรือนอย่างเบามือและระมัดระวัง โดยใช้มือจับที่มีบ่า แหวน “O” และวงกลมช่วยเหลือ รูป B.
