HZ-800 ตลับลูกปืนคอมโพสิต bimetal ผู้ผลิต

สิ่งที่ช่วง HZ-800 ครอบคลุม

ชิ้นส่วน HZ-800 ทุกชิ้นมีโครงสร้างโลหะคู่เหมือนกัน แต่ได้เลือกคุณสมบัติการตกแต่งพื้นผิวและการหล่อลื่นสำหรับจุดทำงาน รุ่นแผ่นเรียบมีหน้าเลื่อนธรรมดา รุ่นร่องน้ำมันมีช่องเครื่องจักรที่กระจายสารหล่อลื่นไปทั่วโซนรับน้ำหนัก รุ่นเคลือบทองแดงเพิ่มชั้นชุบด้วยไฟฟ้าสำหรับการนำความร้อนและพฤติกรรมการทำงาน รุ่นหน้าแปลนฝังกราไฟท์และหน้าแปลนเชื่อมขยายกลุ่มผลิตภัณฑ์ไปสู่สภาวะการติดตั้งและการหล่อลื่นเฉพาะ

เกรดวัสดุและขีดจำกัดการโหลด

โลหะผสมซับในเป็นตัวกำหนดน้ำหนักที่อนุญาต ความแข็ง และอุณหภูมิเพดาน เราผลิตเกรดมาตรฐานห้าเกรด โดยแต่ละเกรดมีมาตรฐานเทียบเท่าระดับสากล ดังนั้นภาพวาดที่อ้างอิงรหัส SAE, GLYCO หรือ JIS จึงสามารถจับคู่กับวัสดุ Huazhou ได้โดยไม่ต้องออกแบบตัวเรือนใหม่

• HZ800 / CuPb10Sn10 — ความแข็งสีบรอนซ์ HB 70–100, โหลดแบบไดนามิกสูงสุดที่อนุญาต 65 N/mm², อุณหภูมิสูงสุด 260 °C เกรดที่แข็งแกร่งที่สุดในกลุ่มผลิตภัณฑ์ เหมาะสำหรับบุชและแหวนรองที่รับแรงกระแทกและสั่นสะเทือนสูง
• HZ720 / CuPb24Sn4 — HB 45–70, 38 นิวตัน/มม.², 170 °C ความแข็งแรงล้าที่ดีและประสิทธิภาพการเลื่อนสำหรับงานโหลดปานกลางและความเร็วปานกลาง
• HZ700 / CuPb30 — HB 30–45, 25 นิวตัน/มม.², 150 °C ความต้านทานการยึดและความทนทานต่ออนุภาคแปลกปลอม แบริ่งหลักในเครื่องยนต์ความเร็วสูง
• HZJ20 / AlSn20Cu (ไร้สารตะกั่ว) — HB 30–40, 30 นิวตัน/มม.², 200 °C โหลดปานกลาง ต้านทานการกัดกร่อนได้ดีสำหรับฮาล์ฟบุชและแบริ่งคอมเพรสเซอร์หรือตู้เย็น
• HZ930 / CuSn6.5P0.1 (ไร้สารตะกั่ว) — HB 60–90, 65 นิวตัน/มม.² ตัวเลือกไร้สารตะกั่วที่มีความแข็งแรงเมื่อยล้าและความสามารถในการรับน้ำหนักสูง

ความแข็งของเพลาผสมพันธุ์ระบุไว้ต่อเกรด — 53 HRC สำหรับ HZ800 และ HZ930, 50 HRC สำหรับ HZ720, 270 HB สำหรับ HZ700 และ 250 HB สำหรับ HZJ20 — ดังนั้นวัสดุเพลาและการบำบัดความร้อนจึงเป็นส่วนหนึ่งของการเลือกตลับลูกปืน ไม่ใช่การตัดสินใจแยกต่างหาก

การออกแบบการหล่อลื่น: จาระบี ถ้วยน้ำมัน หรือการแช่น้ำมัน

ตลับลูกปืน HZ-800 ต้องทำงานในสภาพแวดล้อมที่มีการหล่อลื่น เราออกแบบวิธีการหล่อลื่นรอบๆ โปรไฟล์การเคลื่อนไหว แทนที่จะใช้รูปแบบเดียวกับทุกส่วน

กลุ่มผลิตภัณฑ์ของเราเหมาะกับกลุ่มผลิตภัณฑ์ของเรา

HZ-800 เป็นสาขาที่มีการหล่อลื่นและรับภาระสูงของโปรแกรมตลับลูกปืนธรรมดาของเรา ในกรณีที่โครงการต้องการระบบการหล่อลื่นหรือรูปแบบตัวเรือนที่แตกต่างกัน เราจะจัดหากลุ่มผลิตภัณฑ์จากโรงงานเดียวกัน

• ตลับลูกปืนหล่อลื่นตัวเอง HZ-10 — ทำจากเหล็กหรือทองแดง เติม PTFE สำหรับงานที่ไม่ต้องบำรุงรักษาโดยไม่ต้องใช้น้ำมันจากภายนอก
• ตลับลูกปืนหล่อลื่นขอบ HZ-20 — ชั้น POM หรือฟิลเลอร์สำหรับการทำงานที่ต้องใช้จาระบีหล่อลื่นและมีแรงเสียดทานต่ำ
• HZ-090 ปลอกทองแดงโลหะเดี่ยว — พุ่มทองสัมฤทธิ์และทองเหลืองแข็งพร้อมร่องน้ำมันหรือหน้าแปลน
• แหวนรองแรงขับ — ตำแหน่งตามแนวแกนและพื้นผิวที่สึกหรอ รวมถึงการออกแบบรูน้ำมันในการหล่อลื่น

ตัวเลือกการกำหนดค่าที่เราสร้างขึ้นเพื่อ

ชิ้นส่วน HZ-800 มีจำหน่ายในรูปแบบบุชแบบหุ้ม ปลอกกลึง บุชหน้าแปลน บูชแบบครึ่งบุช และแหวนรอง ภายในนั้นตัวแปรที่กำหนดค่าได้คือ:

• รู เส้นผ่านศูนย์กลางภายนอก ความหนาและความยาวของผนัง รวมถึงส่วนของผนังบาง
• รูปแบบร่องน้ำมัน — ธรรมดา รูน้ำมันเดี่ยว ร่องเพชรหรือเกลียว หรือแบบของลูกค้า
• การรักษาพื้นผิว — เสร็จสิ้นตามธรรมชาติหรือชุบทองแดง

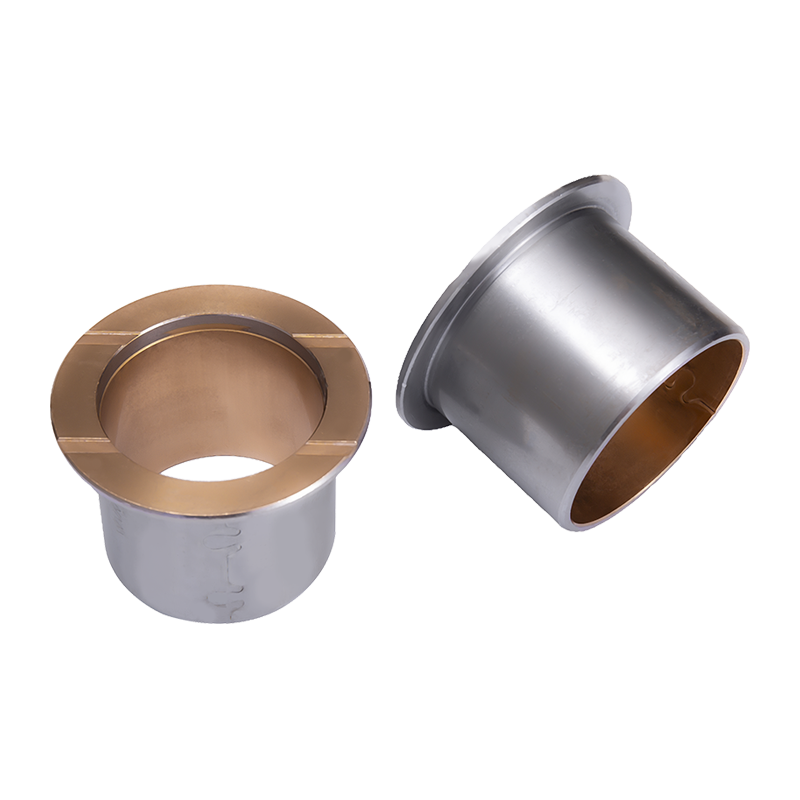

• รูปทรงของหน้าแปลน หน้าแปลนแบบเชื่อม การลบมุม และตะกั่วในการประกอบ
• การเลือกเกรดวัสดุโดยพิจารณาจากน้ำหนักบรรทุก ความเร็ว อุณหภูมิ และความแข็งของเพลา

การผลิต คุณภาพ และการยอมรับ

โรงงาน Nanxun ดำเนินธุรกิจเครื่องขด เครื่องเจาะ อุปกรณ์ลบมุมและขดอัตโนมัติ และสายการผลิตซินเตอร์วัตถุดิบ ซึ่งได้รับการสนับสนุนโดยเครื่องมือเจียรหลายพันชุด ฐานอุปกรณ์นั้นช่วยให้เรารักษาความสอดคล้องของมิติในชุดงานซ้ำ แทนที่จะถือว่าแต่ละคำสั่งซื้อเป็นแบบครั้งเดียว ระบบคุณภาพของเราได้รับการรับรองมาตรฐาน IATF 16949 สำหรับห่วงโซ่อุปทานของยานยนต์ และเราถือสิทธิบัตรระดับชาติด้านเทคโนโลยีขั้นสูงและสิทธิบัตรรุ่นอรรถประโยชน์ซึ่งครอบคลุมผลิตภัณฑ์ตลับลูกปืน

การยอมรับเป็นไปตามที่ตกลงกันในแต่ละโครงการ เอกสารทั่วไปประกอบด้วยการยืนยันเกรดวัสดุตามรหัสที่เทียบเท่าที่ระบุ ความแข็งของทองแดง การตรวจสอบขนาดของรู OD ความยาวและความหนาของผนัง และสภาพพื้นผิวของการบุและการชุบ ในกรณีที่ลูกค้าต้องการการตรวจสอบบทความแรกหรือการอนุมัติตัวอย่าง เราจะผลิตตัวอย่างภายในสามวันเพื่อการประเมินก่อนเปิดตัวซีรีส์

การติดตั้ง การบำรุงรักษา และอะไหล่

โดยปกติแล้ว บุชโลหะคู่จะถูกติดตั้งแบบกดเข้ากับตัวเครื่อง ความคลาดเคลื่อนของรูหลังการประกอบ ความกลมของตัวเรือน และการลบมุมตะกั่ว ล้วนส่งผลต่อระยะห่างขั้นสุดท้าย ดังนั้นเราจึงให้ข้อมูลความพอดีที่แนะนำพร้อมกับแพ็คเกจการวาด เนื่องจากซับในนั้นถูกยึดเหนี่ยวทางโลหะเข้ากับแผ่นรองหลังที่เป็นเหล็ก จึงสามารถเปลี่ยนชิ้นส่วนเป็นชิ้นเดียวได้โดยไม่ต้องตัดเฉือนตัวเรือนใหม่

• ชิ้นส่วนที่หล่อลื่นด้วยจาระบีจำเป็นต้องเติมใหม่เป็นระยะ ชิ้นส่วนที่ป้อนน้ำมันขึ้นอยู่กับการรักษาปริมาณน้ำมันและการกรอง
• ชิ้นส่วนอะไหล่ได้รับการผลิตตามแบบและเกรดวัสดุเดียวกันกับแหล่งจ่ายดั้งเดิม
• พุ่มไม้ที่สึกหรอจะถูกระบุโดยระยะห่างที่เพิ่มขึ้น เสียง หรืออุณหภูมิที่เพิ่มขึ้นที่ตัวเครื่อง

ข้อมูลที่เราใช้กำหนดค่าโซลูชันของคุณ

ในการเสนอราคาตลับลูกปืน HZ-800 อย่างถูกต้อง เราดำเนินการจากการใช้งาน ไม่ใช่จากหมายเลขแค็ตตาล็อกเพียงอย่างเดียว ข้อมูลต่อไปนี้ช่วยให้เราเลือกเกรด รูปทรง และคุณสมบัติการหล่อลื่น และยืนยันความเป็นไปได้

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่าง HZ801 และ HZ803?

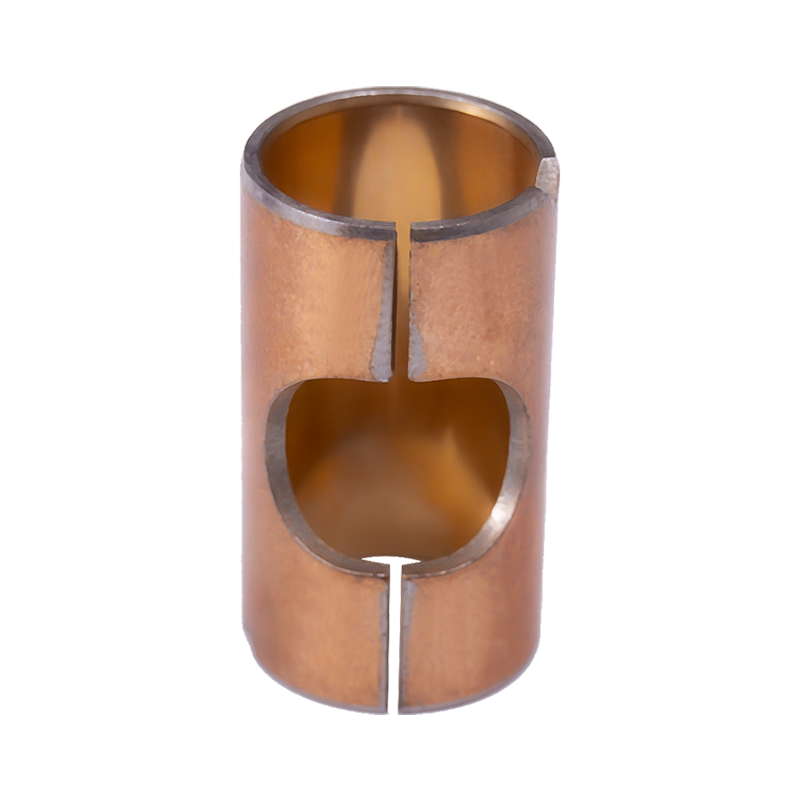

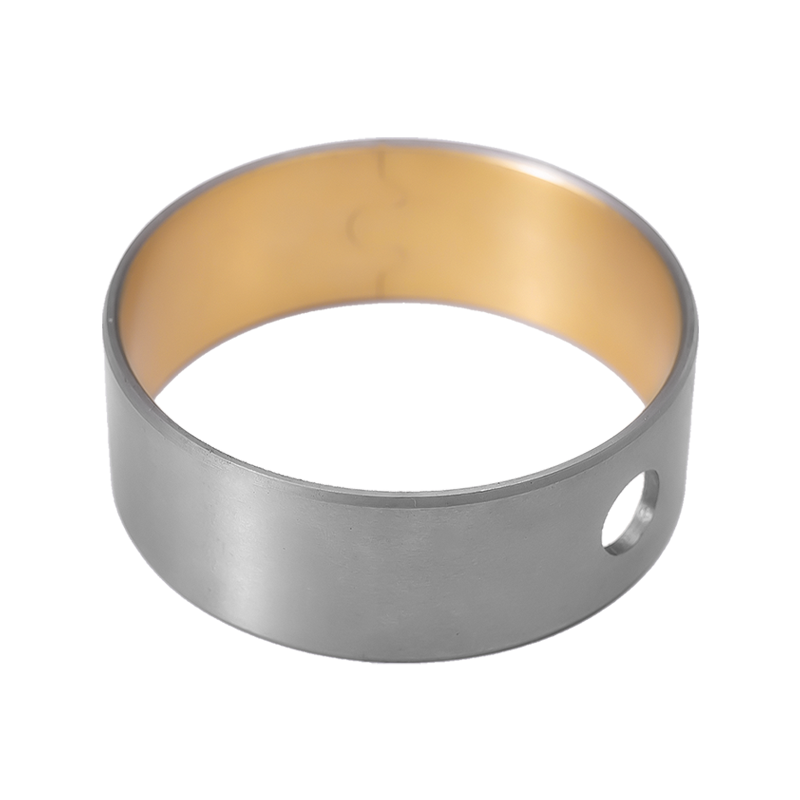

ทั้งสองแบบเป็นตลับลูกปืนโลหะคู่ชนิดแผ่นเรียบที่มีโครงสร้างเคลือบด้วยตะกั่วและทองแดงรองรับด้วยเหล็กแบบเดียวกัน HZ801 มีพื้นผิวที่เป็นธรรมชาติเพื่อการแตกหักที่รวดเร็วและแรงเสียดทานที่มั่นคงภายใต้ความเครียดที่หนักหน่วง HZ803 เพิ่มชั้นทองแดงชุบด้วยไฟฟ้าซึ่งช่วยเพิ่มการนำความร้อน ความต้านทานการกัดกร่อน และความเข้ากันได้กับพื้นผิวการผสมพันธุ์ ซึ่งเหมาะกับมอเตอร์ ปั๊มไฮดรอลิก และหน้าที่กึ่งหล่อลื่น

ตลับลูกปืน HZ-800 สามารถทำงานได้โดยไม่ใช้น้ำมันหรือไม่?

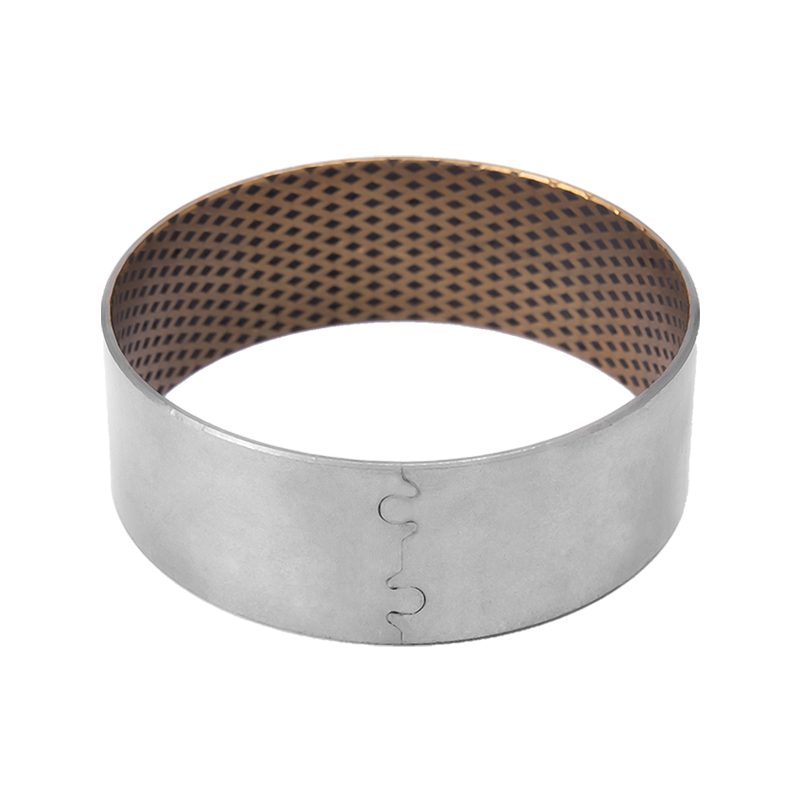

ตลับลูกปืนโลหะคู่ HZ-800 ได้รับการออกแบบสำหรับการใช้งานที่ต้องหล่อลื่น รุ่น HZ08G ที่ฝังด้วยกราไฟท์ให้การหล่อลื่นสำรองในระหว่างการสตาร์ทเครื่องหรือการทำงานเป็นระยะๆ แต่การทำงานแบบแห้งอย่างต่อเนื่องไม่ใช่หน้าที่ที่ตั้งใจไว้ สำหรับการทำงานที่ไม่ต้องบำรุงรักษาโดยสิ้นเชิง เราจะดูกลุ่มผลิตภัณฑ์หล่อลื่นในตัวเอง HZ-10 แทน

ควรใช้เกรดใดสำหรับการรับแรงกระแทกสูง

HZ800 พร้อมซับใน CuPb10Sn10 เป็นเกรดที่แข็งแกร่งที่สุดในตระกูล โดยมีโหลดไดนามิกสูงสุดที่อนุญาตที่ 65 N/mm² และเพดานอุณหภูมิ 260 °C เป็นตัวเลือกมาตรฐานสำหรับบุชและแหวนรองแบบสั่นที่มีแรงกระแทกสูง HZ930 นำเสนอทางเลือกปลอดสารตะกั่วที่พิกัด 65 นิวตัน/มม.² เท่าเดิม

คุณมีขนาดที่กำหนดเองและรูปแบบร่องน้ำมันหรือไม่?

ใช่. เราผลิตตามแบบของลูกค้า รวมถึงการเจาะที่ไม่ได้มาตรฐาน OD ความยาว ความหนาของผนัง รูปทรงของหน้าแปลน และรูปแบบร่อง ตัวอย่างจะถูกผลิตขึ้นภายในสามวัน ดังนั้นจึงสามารถตรวจสอบความพอดีและลักษณะการทำงานได้ก่อนการผลิตเป็นซีรีส์

มีเอกสารอะไรบ้างที่มาพร้อมกับคำสั่งซื้อ?

เกรดวัสดุและรหัสที่เทียบเท่า ความแข็งของทองแดง บันทึกการตรวจสอบขนาด และสภาพพื้นผิวเป็นแพ็คเกจมาตรฐาน รายงานการตรวจสอบบทความแรกและบันทึกการอนุมัติตัวอย่างจะมีให้ในกรณีที่โครงการต้องการ ระบบคุณภาพของเราได้รับการรับรองมาตรฐาน IATF 16949

ตลับลูกปืนบรรจุและจัดส่งอย่างไร?

ขอบเขตการบรรจุและการจัดส่งเป็นไปตามที่ตกลงกันตามคำสั่งซื้อ ครอบคลุมการปกป้องชิ้นส่วน การติดฉลาก และการกำหนดค่ากล่องหรือพาเลท เราส่งออกไปยังตลาดต่างๆ รวมถึงรัสเซีย มาเลเซีย อิรัก และโรมาเนีย และยืนยันเงื่อนไขการจัดส่งในระหว่างการตรวจสอบคำสั่งซื้อ
