ตลับลูกปืนเลื่อนพลาสติกวิศวกรรม HZ-GSM ผู้จำหน่าย บริษัท

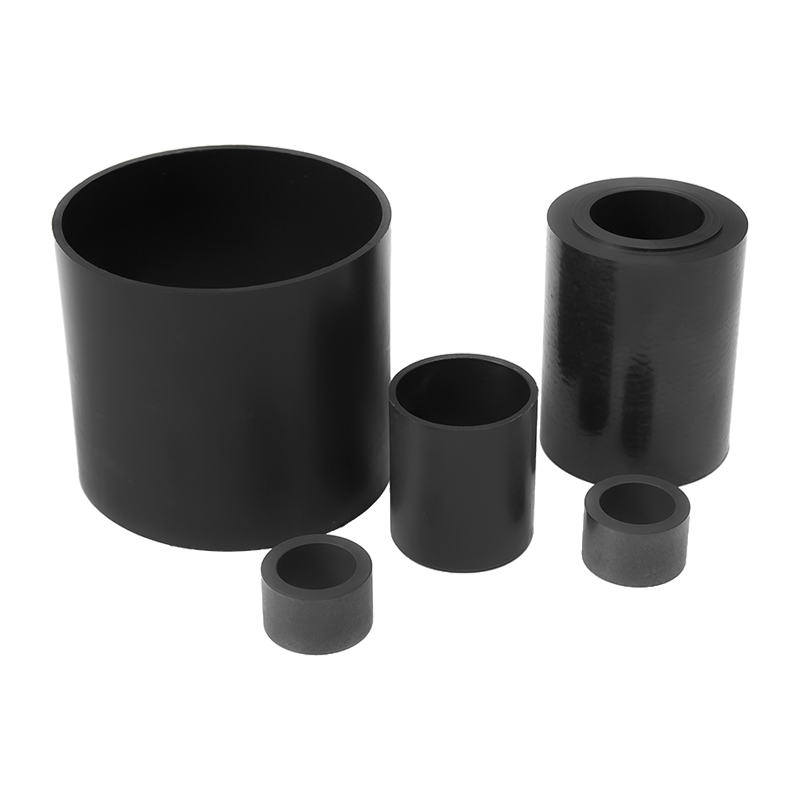

ตลับลูกปืนเลื่อนพลาสติกวิศวกรรม HZ-GSM

วัสดุ G ที่ได้รับความนิยมมากที่สุดในโลก ตลับลูกปืนซีรีส์ G สามารถตอบสนองความต้องการที่แตกต่างกันในหลากหลายสาขา - มีความหลากหลายอย่างแท้จริง การใช้งานทั่วไป ได้แก่ โหลดระดับกลางถึงสูง อุณหภูมิการทำงานปานกลาง และความเร็ว

การทำงานแบบแห้ง ไม่ต้องบำรุงรักษา
ทนต่อการสึกหรอ
ทนทานต่อฝุ่นและสิ่งสกปรก
เสียงรบกวนต่ำ ปราศจากมลภาวะ
อัตราส่วนราคาประสิทธิภาพสูง

โอกาสที่เหมาะสม:
แบริ่งรอบด้านทางเศรษฐกิจ
การทำงานที่แห้งและไม่ต้องบำรุงรักษา
ทำให้หมาด ๆ
ทนต่อการสึกหรอสูง
ทนทานต่อฝุ่นและสิ่งสกปรก
อัตราส่วนราคาประสิทธิภาพสูง
สามารถรองรับน้ำหนักได้ปานกลางถึงสูง
ความเร็วในการทำงานต่ำกว่าค่าเฉลี่ย
ใช้สำหรับการเคลื่อนไหวแบบแกว่งและหมุน

ไม่สามารถใช้ได้กับ:
เมื่อจำเป็นต้องเจาะรูบนพื้นผิวผนัง
เมื่อต้องการความต้านทานการสึกหรอที่ดีเยี่ยม
เมื่อต้องการความทนทานต่อสารเคมีสากล
หากอุณหภูมิยังคงสูงกว่า 130 ℃
ใช้สำหรับการใช้งานใต้น้ำ

ตารางคุณสมบัติวัสดุของตลับลูกปืนพลาสติก

ประสิทธิภาพทั่วไป		ตลับลูกปืนเอนกประสงค์	รวดเร็ว และผู้เชี่ยวชาญด้านการเคลื่อนไหวช้า	ความหนาของผนังมีความแข็ง และดูดซับแรงกระแทก	ก้านประเภทมาราธอนทั้งหมด ถูกนำมาใช้	เทคโนโลยีขั้นสูง ผู้เชี่ยวชาญด้านปัญหา สามารถทนต่ออุณหภูมิสูงได้	ดูดซึมต่ำและประหยัด	วัตถุประสงค์ทั่วไปด้วย ความต้านทานของสื่อสูง	สามารถสัมผัสกับอาหารได้	โหลดสูง การใช้งาน
		ช	เจ	ม	ใน	เอ็กซ์	ป	ฮ	ก	ถาม
	ความหนาแน่น	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	สี	สีเทาเข้ม	สีเหลือง	คาร์บอนแบล็ค	สีเหลือง	สีดำ	สีดำ	สีเทา	ขาว	สีดำ
	มaximum water absorption at 23°C/ความชื้นสัมพัทธ์ 50% [% น้ำหนัก]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	มaximum water absorption [% weight]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	ค่าสัมประสิทธิ์แรงเสียดทานแบบเลื่อน กับเพลาเหล็ก [μ]	0.08- 0.15	0.06- 0.18	0.18- 0.40	0.08- 0.23	0.90- 0.27	0.06- 0.21	0.07- 0.20	0.05- 0.23	0.05- 0.15
	มaximum PV (dry run)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
มechanical properties	มodulus of elasticity [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	ความต้านทานแรงดึง ที่ 20°C [มPa]	210	73	112	125	170	120	175	88	120
	กำลังอัด [มPa]	78	60	52	61	100	66	81	78	89
	กllowable maximum surface static ความดัน (20°C) [มPa]	80	35	20	60	150	50	90	28	100
	ความแข็งฝั่ง D	81	74	79	77	85	75	87	76	83
ปhysical and thermal properties	มaximum temperature ในการทำงานต่อเนื่อง [°C]	130	90	80	90	250	130	200	90	135
	มaximum temperature ระหว่างการทำงานระยะสั้น [°C]	220	120	170	180	315	200	240	110	155
	มinimum operating temperature [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	การนำความร้อน [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน (ที่ 23°C) [เค-1 · 105]	9	10	10	9	5	4	4	11	5
การนำไฟฟ้า	ความต้านทานต่อปริมาตร [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
การนำไฟฟ้า	ความต้านทานพื้นผิว [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

ขนาดเมตริกมาตรฐานสำหรับตลับลูกปืนเลื่อนเป็นไปตามมาตรฐาน IสO3547-1 และมีการระบุขนาดพิเศษไว้ด้วย

ประเภท				ขนาด
มaterial	ชุดตรง	มetric system	แบริ่ง	ในner meridian d1	เส้นผ่านศูนย์กลางภายนอก ง2	ความยาวข
ช	ส	ม	บี	08	10	08
เจ	ส	ม	บี	08	0	08
ใน	ส	ม	บี	08	0	08
ฮ	ส	ม	บี	08	0	08
เอ็กซ์	ส	ม	บี	08	10	08
ก	ส	ม	บี	08	10	08

2) ความสัมพันธ์ระหว่าง chamfer และ d1 2) ความหนา<1mm, chamfer=20 °

d1(มม.): C1-6 C6-12 C12-30 C>30

ฉ(มม.): 0.3 0.5 0.8 1.2

d1	d1 การทำธุระสาธารณะ E10	d2	รูเบาะนั่ง H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
