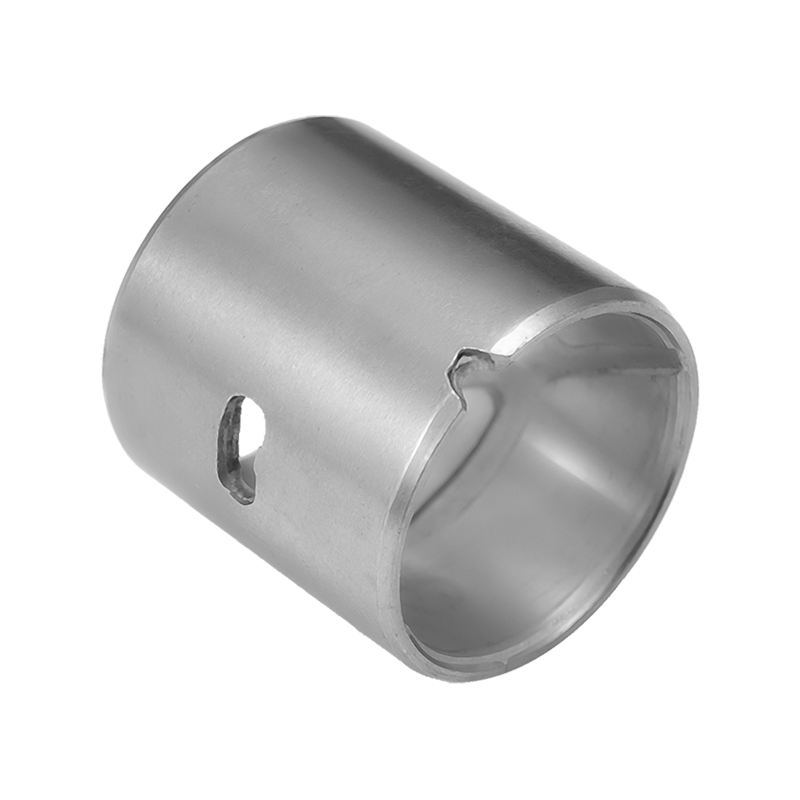

HZ20 แบริ่งทองแดงเผาที่มีรูพรุนอลูมิเนียมดีบุกสูง

แบริ่งทองแดงเผาที่มีรูพรุนอลูมิเนียมดีบุกสูง HZ20 ได้รับการออกแบบมาเพื่อมอบประสิทธิภาพที่เชื่อถือได้ในเครื่องยนต์และระบบกลไกที่มีภาระปานกลางถึงต่ำ เมื่อรวมความต้านทานการกัดกร่อนของน้ำมัน ความแข็งแรงเมื่อยล้าปานกลาง และความสอดคล้องที่ดีเยี่ยม ตลับลูกปืนนี้ไม่จำเป็นต้องชุบผิวด้วยไฟฟ้า ขณะเดียวกันก็รักษาคุณสมบัติป้องกันการยึดติดและความสามารถในการฝังตัวที่แข็งแกร่ง โครงสร้างทองแดงเผาผนึกที่มีรูพรุน ผสมกับอะลูมิเนียมอัลลอยด์ที่มีดีบุกสูง (AISn20Cu1) ช่วยให้มั่นใจได้ถึงการคงการหล่อลื่นที่เหมาะสมและความต้านทานการสึกหรอภายใต้การทำงานอย่างต่อเนื่อง

คุณสมบัติที่สำคัญ
โครงสร้างวัสดุ:
ชั้นอะลูมิเนียมดีบุกสูง (AISn20Cu1): หนา 0.2–0.5 มม. ให้แรงเสียดทาน การฝังตัว และความต้านทานการกัดกร่อนต่ำ
ฐานทองแดงเผาผนึกที่มีรูพรุน: เพิ่มการกระจายน้ำมัน การกระจายความร้อน และความสามารถในการรับน้ำหนักสูงสุด 50MPa
แผ่นรองรับเหล็กคาร์บอนต่ำ: ให้ความแข็งแรงทางกล การนำความร้อน และความเสถียรของโครงสร้าง
ข้อดีการออกแบบ:
เส้นผ่านศูนย์กลางภายนอกที่กลึงอย่างแม่นยำเพื่อความพอดีที่แม่นยำ การเจาะด้านในสามารถนำกลับมาทำใหม่หลังการติดตั้งสำหรับการใช้งานที่ปรับแต่งเองได้
ขจัดความจำเป็นในการเคลือบต้านการเสียดสีเพิ่มเติม ช่วยลดความซับซ้อนในการผลิต
สอดคล้องตามคำสั่ง EU End-of-Life Vehicle Directive 2000/53/EC เพื่อความยั่งยืนด้านสิ่งแวดล้อม

คุณสมบัติการใช้งาน

บูชหล่อลื่นขอบเขต HZ20 ขึ้นอยู่กับวัสดุคอมโพสิตที่มี 3 ชั้นที่ยึดติดกันอย่างแน่นหนา: เหล็กเป็นตัวรองรับ, ผงทรงกลมสีบรอนซ์ที่เชื่อมต่อกันเป็นชั้นระหว่างชั้นและ POM ที่ดัดแปลงเป็นชั้นซับใน มีช่องใส่น้ำมันสำหรับหล่อลื่นน้ำมัน มันเหมาะกับความเร็วช้าๆ นะ ใช้งานหนักภายใต้อุณหภูมิปกติ สามารถประหยัดค่าใช้จ่ายและยืดอายุการใช้งานได้เมื่อเปลี่ยนบูชบรอนซ์ปกติ สามารถลดความถี่ในการเติมน้ำมันได้ ลดความซับซ้อนของกระบวนการเปลี่ยนเมื่อใช้กับโรงรีด มีการใช้กันอย่างแพร่หลายในแชสซีของรถยนต์ เครื่องปลอม เครื่องจักรโลหะและเครื่องจักรทำเหมือง เครื่องจักรก่อสร้าง ไฟฟ้าพลังน้ำ โรงงานรีด ฯลฯ

สวมกฎหมาย

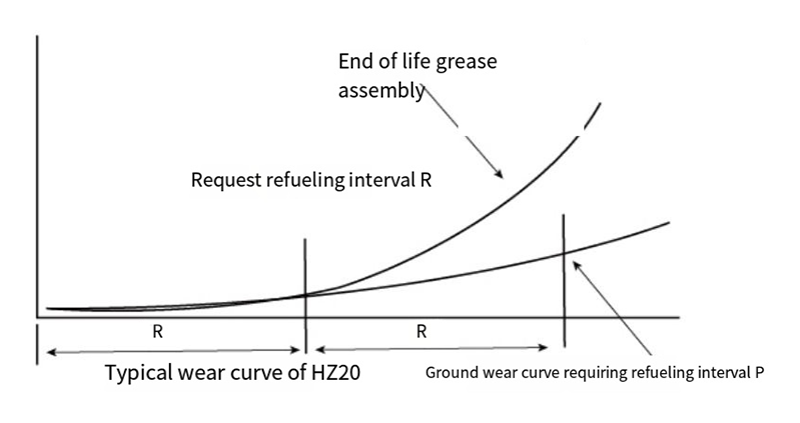

วัสดุ HZ20 เป็นไปตามกฎการสึกหรอพิเศษดังแสดงในรูปที่ 4 การเสียดสีเพียงเล็กน้อยอาจเกิดขึ้นได้ในเฟส R เมื่อทาด้วยจาระบีแล้วจึงทำการติดตั้ง แต่หลังจากระยะ R แล้ว สภาพการหล่อลื่นขอบเขตจะหายไปและการสวมใส่จะเกินจริง ถ้าจะเติมน้ำมัน.. ผลิตภัณฑ์สามารถยึดถือได้อย่างมากเมื่อสวมใส่ที่ไม่ธรรมดาและอายุการใช้งานจะยาวนานขึ้นอย่างมาก ดังนั้นข้อดีของวัสดุ HZ20 ก็คือต้องเติมน้ำมันด้วย
ช่วง R ซึ่งยาวกว่าช่วง R ของวัสดุโลหะอื่นๆ อย่างน่าทึ่ง มันยาวประมาณห้าเท่า

เมื่อติดตั้งบุช HZ20 โดยใช้จาระบี เช่น จาระบีที่ใช้ลิเธียมหรือซิลิโคน อายุการใช้งานจะแตกต่างจากค่า PV ภายใต้สภาพการทำงาน เช่น เมื่อค่า PV อยู่ที่ประมาณ 2.5MPam/s อายุการใช้งานจะอยู่ที่ประมาณ 200 ชม. เมื่อค่า PV เท่ากับ 0.1Mpa-m/s อายุการใช้งานอาจสูงกว่า I0,0oohr (ดูตารางสำหรับรายละเอียด) รอบ R ของการบำรุงรักษาการหล่อลื่นของบุช HZ20 คือประมาณครึ่งหนึ่งของอายุการใช้งาน ตัวอย่างเช่น เมื่อ PV=25Mpam/s จำเป็นต้องหล่อลื่นด้วยน้ำมันทุกๆ 100 ชม.

โครงสร้างวัสดุ

1. POM พร้อมตะกั่ว 0.3-0.5 มม.、
2. เผาผนึกสีบรอนซ์ที่มีรูพรุน、
3. การสนับสนุนเหล็ก
4. ชุบทองแดง

หมายเหตุ: วัสดุต่างๆ เหมาะสำหรับผลิตภัณฑ์ซีรีส์ Hz20 ตามสภาพการทำงานที่แตกต่างกัน เช่น แผ่นรองหลังทองแดง แผ่นรองสแตนเลส และวัสดุไร้สารตะกั่ว Hz20 เป็นผลิตภัณฑ์ไร้สารตะกั่วที่เป็นมิตรต่อสิ่งแวดล้อมและมีสีส้ม

วันที่ทางเทคนิค

ดัชนีประสิทธิภาพ	ข้อมูล
แม็กซ์โหลด	70N/ตร.มม
ขีดจำกัดพีวี	22N/มม.²-ม./วินาที
อุณหภูมิ.จำกัด	-40°C~ 130°C
ค่าสัมประสิทธิ์แรงเสียดทาน	0.05~0.25μ
จำกัดความเร็ว	2.5 ม./วินาที

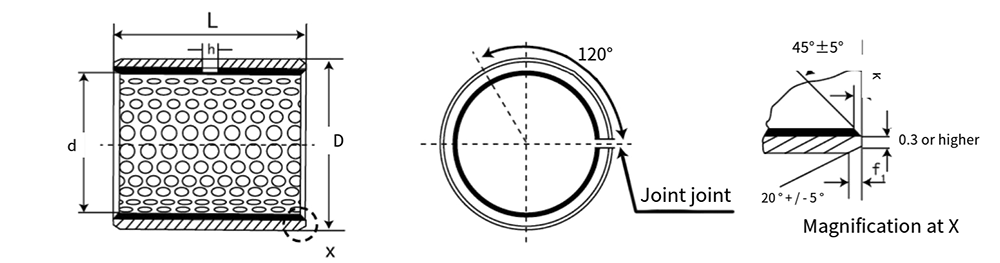

ง	ดี	เส้นผ่านศูนย์กลางเพลา f7	ที่อยู่อาศัย H7	ความหนาของผนัง		เจาะน้ำมัน h	f1	f2	ล ⁰ _-0.40
ง	ดี	เส้นผ่านศูนย์กลางเพลา f7	ที่อยู่อาศัย H7	นาที	สูงสุด	เจาะน้ำมัน h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0.063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120

ง	ดี	เส้นผ่านศูนย์กลางเพลา f 7	ที่อยู่อาศัย เอช 7	ความหนาของผนัง		เจาะน้ำมัน h	f1	f2	ล ⁰ _-0.40
ง	ดี	เส้นผ่านศูนย์กลางเพลา f 7	ที่อยู่อาศัย เอช 7	นาที	สูงสุด	เจาะน้ำมัน h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120
